راهنمای جامع و مهندسی کدهای بلبرینگ شیار عمیق (سری ۶۰۰۰، ۶۲۰۰ و ۶۳۰۰)
راهنمای جامع و مهندسی کدهای بلبرینگ شیار عمیق (سری ۶۰۰۰، ۶۲۰۰ و ۶۳۰۰)
راهنمای تخصصی رمزگشایی کدها، مقایسه تخصصی 6204 و 6305، تحلیل ابعادی و جدول فنی ۱۹ سایز پرمصرف صنعتی
خلاصه اجرایی (برای مهندسین مکانیک و مدیران خرید)
کدهای بلبرینگ شیار عمیق بر اساس استاندارد بین‌المللی ISO 15 ساختار یافته‌اند. عدد نخست (6) نوع بلبرینگ (شیار عمیق تک‌ردیفه)، رقم دوم (0، 2 یا 3) نشاندهنده سری ابعادی/ظرفیت بارگذاری (به ترتیب: سبک، متوسط-استاندارد، و سنگین) و دو رقم پایانی نشاندهنده قطر سوراخ داخلی (Bore) هستند.
تفاوت شاخص 6204 و 6305 صرفاً در ضخامت نیست؛ 6204 دارای شفت ۲۰ میلی‌متری و بار دینامیکی ۱۳.۵ کیلونیوتن است، در حالی که 6305 با شفت ۲۵ میلی‌متری و بار دینامیکی ۲۲.۵ تا ۲۳.۴ کیلونیوتن طراحی شده و توانایی تحمل تنش‌های ضربه‌ای و رادیال بسیار شدیدتری را دارد.

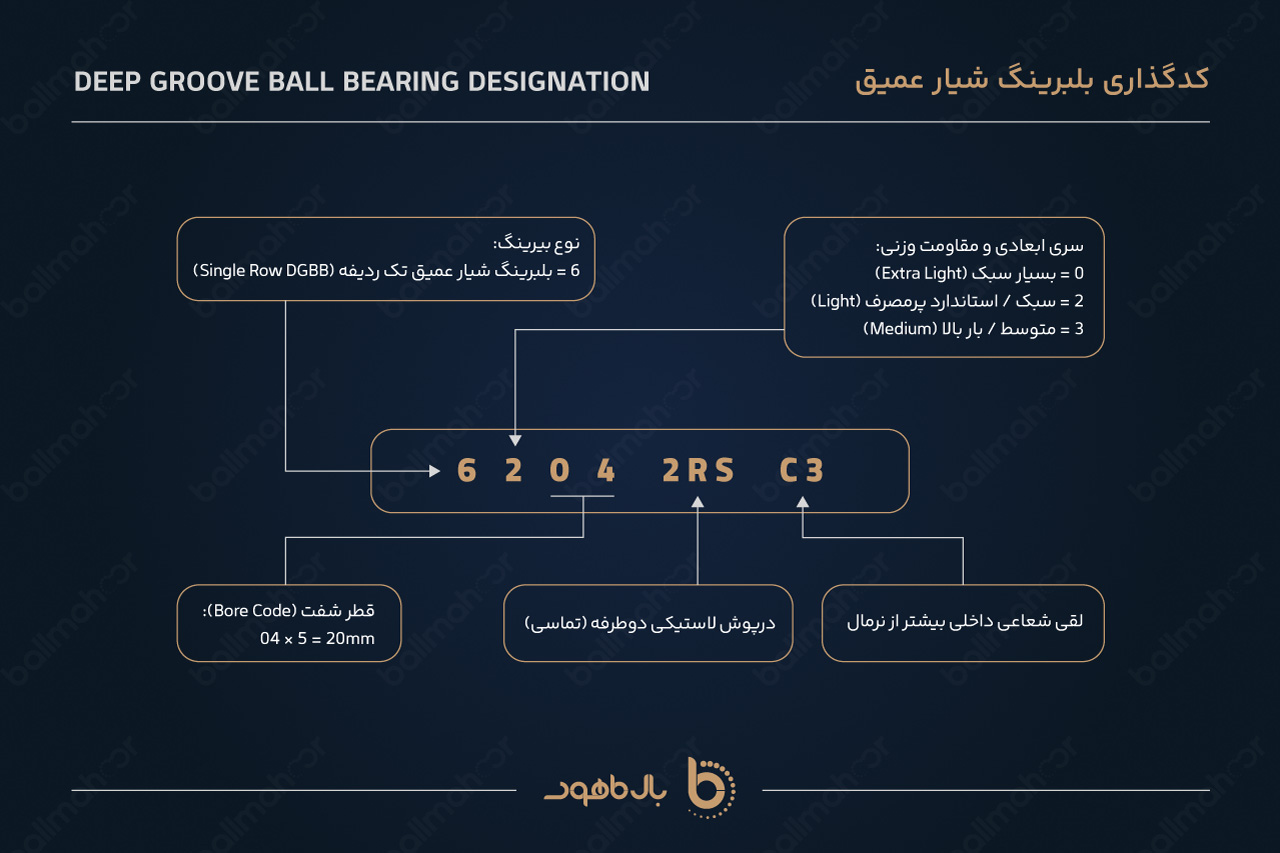

۱. آناتومی کدگذاری بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
بلبرینگ‌های شیار عمیق پرکاربردترین تجهیزات دوار در صنعت هستند؛ از دینام‌های الکتریکی توان پایین گرفته تا گیربکس‌های صنعتی سنگین، پمپ‌های اسلاری و توربین‌ها. برای انتخاب یا جایگزینی صحیح قطعه، درک زبان چهاررقمی این کدها ضروری است:
۱.۱. رمزگشایی رقم قطر شفت (Bore) و استثناهای چهارگانه
در استاندارد ISO، برای کدهای بزرگ‌تر یا مساوی 04، کافی است دو رقم انتهایی را در ۵ ضرب کنید تا قطر داخلی بر حسب میلیمتر () محاسبه شود. با این حال، چهار استثنای حیاتی وجود دارد که مهندس یا خریدار باید آن‌ها را به‌صورت قطعی به خاطر بسپارد:
| دو رقم پایانی کد | فرمول | قطر سوراخ داخلی (d) بر حسب میلیمتر |
|---|---|---|
| 00 | استثنای استاندارد | 10 mm |
| 01 | استثنای استاندارد | 12 mm |
| 02 | استثنای استاندارد | 15 mm |
| 03 | استثنای استاندارد | 17 mm |
| 04 | 04 | 20 mm |
| 05 | 05 | 25 mm |
| … | … | … |
| 12 | 12 | 60 mm |
۲. تفاوت ساختاری و متالورژیکی سری‌های ۶۰۰۰، ۶۲۰۰ و ۶۳۰۰
هر سه سری می‌توانند قطر شفت یکسانی داشته باشند، اما رفتار مکانیکی آن‌ها کاملاً متفاوت است. برای مثال شفت ۲۵ میلیمتر را در نظر بگیرید: 6005، 6205 و 6305 همگی روی این شفت سوار می‌شوند؛ اما چرا قیمت و کاربرد آن‌ها تفاوت فاحش دارد؟
۱. سری ۶۰۰۰ (Extra Light Series)
- ویژگی هندسی: جداره بسیار نازک، ساچمههای ریزتر با تعداد بالا، حداقل گشتاور اینرسی و کمترین تلفات اصطکاکی.
- مزیت رقابتی: عملکرد فوق‌العاده در دورهای بحرانی (High RPM) و فضاهای به‌شدت محدود رادیال.
- کاربرد تیپیک: ابزار دقیق، توربین‌های دندانپزشکی، خنک‌کننده‌های دور بالا، استپرموتورها و ژیروسکوپ‌ها.
۲. سری ۶۲۰۰ (Light Series)
- ویژگی هندسی: بالانس بهینه میان ابعاد خارجی، ضخامت رینگ و اندازه ساچمه‌ها.
- مزیت رقابتی: پرکاربردترین سایز صنعتی جهان؛ تحمل توأم بارهای شعاعی و محوری متعادل با طول عمر خستگی (L10h) اثبات‌شده.
- کاربرد تیپیک: الکتروموتورهای صنعتی عمومی، دینام و آلترناتور خودرویی، فن‌های تهویه، پمپ‌های گریز از مرکز آب، کانوایرهای سبک.
۳. سری ۶۳۰۰ (Medium Series)
- ویژگی هندسی: رینگ داخلی و خارجی ضخیم، ساچمههای درشت با شعاع نوسان بزرگ‌تر، شیارهای عمیق‌تر و قابلیت پذیرش تنش هرتزی بالا.
- مزیت رقابتی: توانایی تحمل شوک‌های ضربه‌ای، بارهای سنگین رادیال و انحرافات زاویه‌ای موقت بدون شکست الاستیک یا خرد شدن ساچمه.
- کاربرد تیپیک: الکتروموتورهای سنگین فولادی و سیمانی، گیربکس‌های صنعتی، پمپ‌های پیستونی فشار قوی، ویبراتورها و ماشین‌آلات راه‌سازی.
۳. تحلیل فنی و مقایسه مستقیم: بلبرینگ 6204 در برابر 6305
یکی از جستجوهای فنی پرتکرار مهندسان طراح و سرپرستان تعمیرات، مقایسه میان کد 6204 و 6305 است. این دو بلبرینگ متعلق به دو سری ساختاری و دو سایز شفت مجزا هستند و هرگز جایگزین فیزیکی مستقیم یکدیگر نیستند، بلکه اغلب در دو سمت یک شفت پله‌خورده (Step Shaft) یا در طراحی‌های تغییر پلتفرم مقایسه می‌شوند.
۳.۱. جدول مقایسه پارامتریک و مهندسی
| شاخص مهندسی | بلبرینگ 6204 | بلبرینگ 6305 | تحلیل مهندسی تفاوت |
|---|---|---|---|
| قطر داخلی () | 20 mm | 25 mm | اختلاف ۲۵٪ در قطر شفت (نیاز به تراشکاری شفت یا هوزینگ متفاوت) |
| قطر خارجی () | 47 mm | 62 mm | اختلاف ۱۵ میلی‌متری؛ نیاز به نشیمنگاه (هوزینگ) بسیار بزرگ‌تر برای 6305 |
| عرض/پهنا () | 14 mm | 17 mm | افزایش ۲۱.۴٪ پهنای تماس در 6305 |
| ظرفیت بار دینامیکی () | ~13.5 kN | ~22.5 to 23.4 kN | +70% توان باربری در 6305؛ تحمل بار خستگی بسیار فراتر |
| ظرفیت بار استاتیکی () | ~6.55 kN | ~11.6 kN | مقاومت دو برابری در برابر تغییر شکل ماندگار ناشی از ضربه سکون |
| سرعت نامی مرجع (روغن) | ~32,000 RPM | ~24,000 RPM | 6204 به دلیل قطر متوسط کمتر (dmd_m) تلفات حرارتی کمتری در دورهای بالا دارد |
| سرعت حدی با گریس (2RS) | ~12,000 – 14,000 RPM | ~8,500 – 9,500 RPM | آب‌بندی 6204 در دورهای بالاتر دوام می‌آورد |
| وزن تقریبی | ~0.106 kg | ~0.232 kg | بیش از ۲.۱ برابر جرم فولادی و استحکام مکانیکی در 6305 |
۳.۲. سناریوهای کاربردی: چرا مهندسان این دو را هم‌زمان بررسی می‌کنند؟
- طراحی سر شفت و ته شفت الکتروموتورها (DE vs NDE): در الکتروموتورهای توان بالا (مثلاً ۵.۵ تا ۱۱ کیلووات)، شفت در سمت پولی/کوپلینگ (Drive End) تحت گشتاور و بار رادیال شدید ناشی از تسمه است؛ بنابراین از بلبرینگ تقویت‌شده مانند 6305 استفاده میشود. در سمت پروانه خنک‌کننده (Non-Drive End)، بار تنها ناشی از چرخش آزاد است؛ از این رو شفت پله خورده و به سایز کوچک‌تر مانند 6204 کاهش می‌یابد تا اصطکاک و قیمت تمام‌شده بهینه گردد.
- ارتقای مقاومت در ارتعاشات صنعتی (Upgrading):هنگامی که یک سیستم پمپ یا فن صنعتی با خرابی زودرس خستگی (Spalling) روی بلبرینگ 6204 مواجه میشود، تیم‌های مهندسی معکوس شفت را تراش داده و با تعویض هوزینگ، سیستم را به سری مقاوم‌تر 6305 ارتقا می‌دهند تا طول عمر تا ۴ برابر افزایش یابد.
۴. جدول راهنمای ۱۹ ردیف بلبرینگ شیار عمیق پرمصرف دیتابیس
در جدول مهندسی زیر، ۱۹ کد فوق‌العاده استراتژیک از سری‌های ۶۰۰۰، ۶۲۰۰ و ۶۳۰۰ گردآوری شده‌اند. تمامی ردیف‌ها با استانداردهای DIN 625 و ISO 15 همگام هستند:
| ردیف | کد بیرینگ | قطر داخلی () | قطر خارجی () | عرض () | بار دینامیکی () | لینک بررسی موجودی و مشخصات در دیتابیس |
|---|---|---|---|---|---|---|
| ۱ | 6000 | 10 mm | 26 mm | 8 mm | 4.75 kN | مشاهده کاتالوگ و مشخصات 6000 |
| ۲ | 6001 | 12 mm | 28 mm | 8 mm | 5.40 kN | مشاهده کاتالوگ و مشخصات 6001 |
| ۳ | 6002 | 15 mm | 32 mm | 9 mm | 5.85 kN | مشاهده کاتالوگ و مشخصات 6002 |
| ۴ | 6003 | 17 mm | 35 mm | 10 mm | 6.37 kN | مشاهده کاتالوگ و مشخصات 6003 |
| ۵ | 6004 | 20 mm | 42 mm | 12 mm | 9.95 kN | مشاهده کاتالوگ و مشخصات 6004 |
| ۶ | 6005 | 25 mm | 47 mm | 12 mm | 10.60 kN | مشاهده کاتالوگ و مشخصات 6005 |
| ۷ | 6200 | 10 mm | 30 mm | 9 mm | 5.40 kN | مشاهده کاتالوگ و مشخصات 6200 |
| ۸ | 6201 | 12 mm | 32 mm | 10 mm | 7.28 kN | مشاهده کاتالوگ و مشخصات 6201 |
| ۹ | 6202 | 15 mm | 35 mm | 11 mm | 8.06 kN | مشاهده کاتالوگ و مشخصات 6202 |
| ۱۰ | 6203 | 17 mm | 40 mm | 12 mm | 9.95 kN | مشاهده کاتالوگ و مشخصات 6203 |
| ۱۱ | 6204 | 20 mm | 47 mm | 14 mm | 13.50 kN | مشاهده کاتالوگ و مشخصات 6204 |
| ۱۲ | 6205 | 25 mm | 52 mm | 15 mm | 14.80 kN | مشاهده کاتالوگ و مشخصات 6205 |
| ۱۳ | 6206 | 30 mm | 62 mm | 16 mm | 20.30 kN | مشاهده کاتالوگ و مشخصات 6206 |
| ۱۴ | 6300 | 10 mm | 35 mm | 11 mm | 8.52 kN | مشاهده کاتالوگ و مشخصات 6300 |
| ۱۵ | 6301 | 12 mm | 37 mm | 12 mm | 10.10 kN | مشاهده کاتالوگ و مشخصات 6301 |
| ۱۶ | 6302 | 15 mm | 42 mm | 13 mm | 11.90 kN | مشاهده کاتالوگ و مشخصات 6302 |
| ۱۷ | 6303 | 17 mm | 47 mm | 14 mm | 14.30 kN | مشاهده کاتالوگ و مشخصات 6303 |
| ۱۸ | 6304 | 20 mm | 52 mm | 15 mm | 16.80 kN | مشاهده کاتالوگ و مشخصات 6304 |
| ۱۹ | 6305 | 25 mm | 62 mm | 17 mm | 23.40 kN | مشاهده کاتالوگ و مشخصات 6305 |
(برای استعلام موجودی بسته‌های کارتنی و پالت‌های کارخانه‌ای هر یک از ردیف‌های فوق، از دکمه استعلام قیمت استفاده فرمایید).
۵. راهنمای پیشوندها و پسوندهای حیاتی (Suffixes & Clearances)
خرید بلبرینگ صرفاً بر مبنای عدد ۴ رقمی می‌تواند فاجعه‌آفرین باشد. در خرید صنعتی، پسوندها تعیین‌کننده دوام قطعه در شرایط کارکرد هستند:
۵.۱. انواع محافظ و سیل آب‌بندی (Sealing Solutions)
- بدون پسوند (Open): بلبرینگ باز، بدون شیلد، مخصوص جعبه‌دنده‌ها و محفظه‌های غوطه‌ور در حمام روغن.
- ZZ یا 2Z: دارای دو واشر محافظ فلزی غیرتماسی (Metal Shields). مناسب برای گرد و غبار با اصطکاک نزدیک به صفر و دور بسیار بالا. گریس فابریک داخل آن تا پایان عمر بیرینگ باقی می‌ماند.
- 2RS1 / 2RSH / DDU / LLU: دارای دو کاسهنمد لاستیکی تماسی تقویت‌شده با ورق فولادی (NBR Seals). محافظت ۱۰۰٪ در برابر نفوذ آب، گل، رطوبت و ذرات ساینده، اما با محدودیت در حداکثر دور مجاز به دلیل اصطکاک لبه الاستومری.
۵.۲. لقی داخلی رادیال (Internal Radial Clearance)
فاصله میکرومتری میان ساچمه‌ها و رینگ‌ها قبل از نصب روی شفت:
- CN (Normal): لقی نرمال (در کد بیرینگ نوشته نمی‌شود). مناسب برای شفت‌های با انطباق متوسط و عدم وجود شوک حرارتی.
- C3: لقی بزرگ‌تر از نرمال. انتخاب حیاتی برای الکتروموتورها و پمپ‌های داغ؛ زیرا پس از پرس شدن رینگ داخلی روی شفت و انبساط حرارتی حین کارکرد، لقی کاهش یافته و به مقدار بهینه می‌رسد. نصب بیرینگ CN به جای C3 در الکتروموتور باعث قفل شدن ساچمه‌ها و سوختن الکتروموتور در کمتر از ۴۸ ساعت خواهد شد!
- C4: لقی بسیار بیشتر، مخصوص صنایع فولاد، کوره، میله‌های نورد و ارتعاشات سنگین صفحه لرزان.
۵.۳. جنس قفسه (Cage Material)
- بدون علامت یا پسوند J: قفسه پرس‌شده از ورق فولادی (استاندارد جنرال موتورز و بارهای یکنواخت).
- M یا MA / MB: قفسه یکپارچه برنجی ماشین‌کاری‌شده. حیاتی برای پمپ‌های با ارتعاش شدید، کمپرسورهای اسکرو، و گیربکس‌های با تکانه‌های ضربه‌ای.
- TN9 یا TVP: قفسه پلی‌آمیدی تقویت‌شده با الیاف شیشه. سبک‌ترین وزن، جذب ارتعاش عالی و حداقل صدای آکوستیک.
۶. چک‌لیست طلایی مهندسی برای خرید عمده و استعلام سازمانی
پیش از ثبت سفارش در واحدهای تدارکات یا بازرگانی، بررسی ۴ مؤلفه زیر مانع از زیان‌های میلیاردی ناشی از توقف خط تولید (Down-time) میشود:
- بررسی پدیده خستگی لایه سطحی بر اثر تلرانس شفت: آیا شفت با تلرانس یا ماشین‌کاری شده است؟ اگر بله، انتخاب لقی C3 اجباری است.
- دمای کاری و کلاس گریس: در سفارش‌های عمده برای مناطق کویری یا کوره‌های ذوب، گریس پایه لیتیوم عمومی پاسخگو نیست و باید گریس‌های پایه پلی‌اوره یا فلوروکربن با پسوند دمایی (مانند HT یا VT) درخواست شود.
- اصالت برند و گواهی آزمون متالورژی: تفاوت بیرینگ گرید فیک و اورجینال در سختی سطحی (باید بین ۶۰ تا ۶۴ راکول C باشد) و عدم خروج از گردی (Roundness) در محدوده میکرون است.
استعلام قیمت عمده و صدور آنی پیش‌فاکتور رسمی
دسترسی به موجودی کامل ۱۹ ردیف پرمصرف بلبرینگ‌های شیار عمیق (سری ۶۰۰۰، ۶۲۰۰ و ۶۳۰۰) با برترین برندهای جهانی (SKF, FAG, NSK, NACHI, KOYO) و چینی درجه‌یک صنعتی با گواهی اصالت، ضمانت سختی آلیاژ و تخفیف‌های پلکانی برای کارخانجات و همکاران عمده‌فروش.
سوالات متداول
خیر، مگر با تغییر نشیمنگاه هوزینگ! هر دو دارای قطر شفت یکسان 20mm هستند، اما قطر خارجی 6204 برابر با 47mm و قطر خارجی 6304 برابر با 52mm است. همچنین ضخامت 6304 یک میلیمتر بیشتر 15mm است.
این کد نشاندهنده بلبرینگ شیار عمیق با شفت ۲۵ میلیمتر است که از دو طرف دارای حفاظ فلزی غیرتماسی (2Z) بوده و لقی شعاعی داخلی آن از حد استاندارد بالاتر (C3) تنظیم شده تا در برابر انبساط حرارتی دور بالا یا پرس شفت، گریپاژ نکند.
بلبرینگ 6305 از رینگهای بسیار ضخیمتر، ساچمههای حجیمتر و وزن فولاد آلیاژی کرومدار (100Cr6 / AISI 52100) بیش از ۲.۵ برابری نسبت به 6005 بهره میبرد و تحمل بار دینامیکی آن بیش از ۲۲۰٪ بالاتر است.
در دورهای ۳۰۰۰ RPM به بالا، اصطکاک لبه کاسهنمد لاستیکی در بیرینگهای 2RS باعث تولید گرمای شدید، ذوب گریس و تخریب سیل میشود. برای این سرعتها همواره ZZ (شیلد فلزی) با لقی C3 اولویت دارد.
