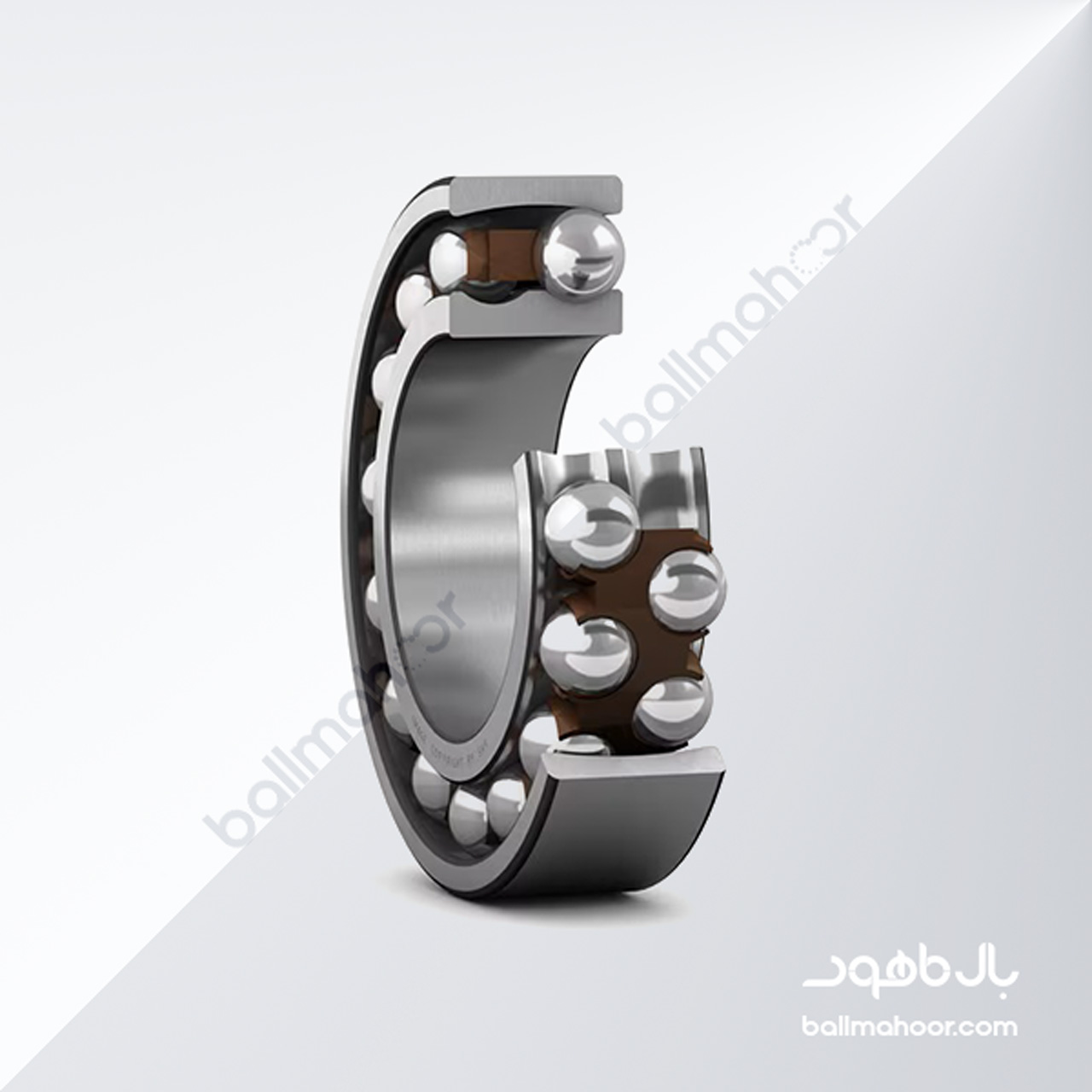

بلبرینگ خود تنظیم ZWZ 1205
بلبرینگ خود تنظیم ZWZ 1205 (محصول برند پیشرو و استاندارد دولتی چین، ZWZ)، بیرینگی دوردیفه با ساختار کروی در رینگ خارجی است که برای جبران خطاهای زاویه‌ای و خمش‌های دینامیکی شفت طراحی شده است.
بلبرینگ خود تنظیم ZWZ 1205 | بیرینگ دوردیفه خودتنظیم شفت ۲۵ میلی‌متر با ضمانت اصالت کالا
معرفی کوتاه و هایلایت مهندسی
بلبرینگ خودتنظیم ZWZ 1205 (محصول برند پیشرو و استاندارد دولتی چین، ZWZ)، بیرینگی دوردیفه با ساختار کروی در رینگ خارجی است که برای جبران خطاهای زاویه‌ای و خمش‌های دینامیکی شفت طراحی شده است. برند ZWZ (Wafangdian Bearing Company) به عنوان بزرگ‌ترین و معتبرترین تولیدکننده بیرینگ‌های صنعتی در چین، قطعاتی با دقت ابعادی مطابق استانداردهای بین‌المللی ISO و طول عمر بالا تولید می‌کند. این بیرینگ گزینه‌ای فوق‌العاده مقرون‌به‌صرفه، مطمئن و با دوام برای تجهیزاتی است که انطباق دقیق شفت در آن‌ها دشوار بوده یا در معرض ارتعاش و خمش مداوم شفت‌های بلند قرار دارند.
جدول مشخصات فنی ZWZ 1205
| پارامتر فنی | مشخصه / مقدار | واحد / استاندارد |
|---|---|---|
| برند سازنده | ZWZ (واوانگ‌دیان / چین اورجینال) | گرید صنعتی درجه یک |
| کد فنی بیرینگ | 1205 | استاندارد ISO 15 / DIN 630 |
| نوع بیرینگ | بلبرینگ خودتنظیم دوردیفه (Self-Aligning Ball Bearing) | رینگ بیرونی کروی مشترک |
| قطر داخلی () | ۲۵ | میلی‌متر () |
| قطر خارجی () | ۵۲ | میلی‌متر () |
| عرض بیرینگ () | ۱۵ | میلی‌متر () |
| نوع سوراخ داخلی (Bore Type) | استوانه‌ای / ساده (Cylindrical Bore) | نصب مستقیم روی شفت |
| جنس قفسه (Cage) | قفسه فولادی پرسی (Pressed Steel) | هدایت‌شده توسط ساچمه‌ها |
| حداکثر زاویه انحراف مجاز | تا حدود ۲.۵ الی ۳ | درجه (c) |
| نوع آب‌بندی | باز (Open) | نیازمند روانکاری اولیه و دورهای |
| ظرفیت بار دینامیکی () | ۱۲.۵ | کیلونیوتن () |
| ظرفیت بار استاتیکی () | ۳.۴ | کیلونیوتن () |
| سرعت مرجع حرارتی | ۲۴,۰۰۰ | دور بر دقیقه () |
| سرعت حدی با روانکاری گریس | ۱۸,۰۰۰ | دور بر دقیقه () |
مزایا و ویژگی‌های فنی بلبرینگ ZWZ 1205
- قابلیت خودتنظیمی هوشمند (Self-Alignment): مسیر غلتش رینگ خارجی به صورت یک سطح کروی پیوسته سنگ‌زنی شده است. این هندسه اجازه می‌دهد تا دو ردیف ساچمه و رینگ داخلی در اثر خیزش، خمش شفت یا خطای مونتاژ تا ۲.۵ درجه ناترازی زاویه‌ای را بدون ایجاد تمرکز تنش مخرب خنثی کنند.
- اصطکاک و دمای کاری پایین: بلبرینگ‌های خودتنظیم ساچمه‌ای، کمترین میزان اصطکاک را در میان تمامی بیرینگ‌های غلتشی دارند که منجر به تولید حرارت بسیار کم حتی در دورهای بالا می‌شود.
- کیفیت متالورژی ZWZ در مقایسه با برندهای متفرقه چینی: شرکت ZWZ برخلاف تولیدکنندگان کارگاهی نامعتبر، از فولاد بیرینگ با خلوص بالا (GCr15 مطابق با 100Cr6) و عملیات حرارتی پایدار استفاده می‌کند که مانع تغییر فرم ابعادی در سیکل‌های حرارتی دستگاه می‌شود.
- صرفه‌جویی اقتصادی هوشمندانه: جایگزینی ایده‌آل برای کاهش بهای تمام‌شده قطعات مصرفی در خطوطی که نیاز به بیرینگ‌های گران‌قیمت اروپایی ندارند اما حفظ ایمنی و جلوگیری از توقف خط الزامی است.
جدول تطبیق و کدهای معادل بین‌المللی (Cross-Reference)
در صورتی که قصد جایگزینی کدهای مستهلک‌شده با این قطعه را دارید، مدل 1205 در برندهای مطرح جهان با مشخصات یکسان به شرح زیر است:
| برند سازنده | کد معادل | نوع قفسه |
|---|---|---|
| ZWZ (چین اورجینال) | 1205 | فولادی پرسی |
| SKF (سوئد) | 1205 EKTN9 / 1205 ETN9 | پلی‌آمید یا فولادی |
| FAG (آلمان) | 1205-TVH / 1205 | پلی‌آمید یا فولادی |
| NSK (ژاپن) | 1205 | فولادی پرسی |
| NTN (ژاپن) | 1205 | استاندارد صنعتی |
| NACHI (ژاپن) | 1205 | استاندارد صنعتی |
صنایع هدف و کاربردهای صنعتی
- ماشین‌آلات و ادوات کشاورزی: کمباین‌ها، دروگرها و شفت‌های متحرک که به دلیل بار متغیر و ساختار منعطف شاسی دچار ناترازی مداوم می‌شوند.
- صنایع نساجی و ریسندگی: غلطک‌های بلند پارچه و دوک‌ها که خیز شفت در طول زمان اجتناب‌ناپذیر است.
- نوارنقاله‌ها و کانوایرهای سبک: شفت هرزگرد غلطک‌ها در خطوط مرتب‌سازی، سورتینگ و بسته‌بندی مواد غذایی.
- ماشین‌آلات فرآوری چوب و نجاری: اره‌های نواری و شفت‌های هدایت‌کننده الوار.
- هواکش‌ها و فن‌های سبک سانتریفیوژ: محورهای دور متوسط با بار خنثی.
تضمین اصالت و تعهدات «بال‌ماهور»
دام خطرناک برندهای تقلبی چینی: در بازار ایران، بسیاری از بیرینگ‌های متفرقه و بدون نام چینی با بسته‌بندی‌های کپی‌شده ZWZ به فروش می‌رسند. این قطعات معمولاً از فولادهای بازیافتی با سختی سطحی پایین تولید می‌شوند که در زمان کوتاهی دچار پوسته‌پوسته شدن (Flaking) ساچمه‌ها شده و خسارت‌های سنگینی به شفت دستگاه وارد می‌کنند.
مزایای خرید از بال‌ماهور
- تضمین ۱۰۰٪ اصالت برند ZWZ: واردات مستقیم و ارائه قطعه اصلی با بسته‌بندی هولوگرام‌دار و فونت حکاکی اصیل کارخانه ZWZ.
- پایداری تأمین برای خطوط تولید و کارخانجات: امکان ثبت سفارش تیراژ بالا برای سازندگان ماشین‌آلات (OEM) با پیش‌فاکتور رسمی و قیمت رقابتی.
- مشاوره فنی انطباق شفت و لقی: بررسی دقیق انطباق‌های شفت (Fit Classes) جهت پیشگیری از لغزش رینگ داخلی روی شفت.
سوالات متداول
خیر؛ به دلیل ساختار مسیر غلتش کروی، این بیرینگ در اصل برای بارهای شعاعی طراحی شده است و تنها توانایی تحمل مقدار بسیار کمی بار محوری را دارد. در صورت وجود بار محوری سنگین، باید از رولربیرینگ‌های کروی (سری 222) یا بلبرینگ تماس زاویه‌ای استفاده کرد.
کد 1205 دارای سوراخ داخلی استوانه‌ای (مستقیم) با قطر ۲۵ میلی‌متر است و مستقیماً روی شفت پرس می‌شود، در حالی که کد 1205K دارای سوراخ مخروطی (تپر ۱ به ۱۲) بوده و برای نصب به یک واسطه تبدیل بنام آداپتور اسلیو (کد H 205) نیاز دارد.
از آنجا که این قطعه به صورت باز (Open) عرضه می‌شود، بسته به سرعت دورانی و دمای محیط، باید با گریس پایه لیتیومی باکیفیت گریس‌کاری شده یا در حمام روغن قرار گیرد. پر کردن ۳۰ تا ۵۰ درصد فضای خالی بیرینگ با گریس برای اکثر کاربردهای عمومی توصیه می‌شود.
| برند | ZWZ |
|---|---|
| نوع | خود تنظیم دو ردیفه |
| نوع آب‌بندی | باز |
| قطر داخلی | 25mm |
| قطر خارجی | 52mm |
| عرض | 15mm |
| قفسه | فولادی پرس‌شده |
| جنس ساچمه | فولاد کروم |
| بار دینامیکی | 12.5kN |
| بار استاتیکی | 3.4kN |
