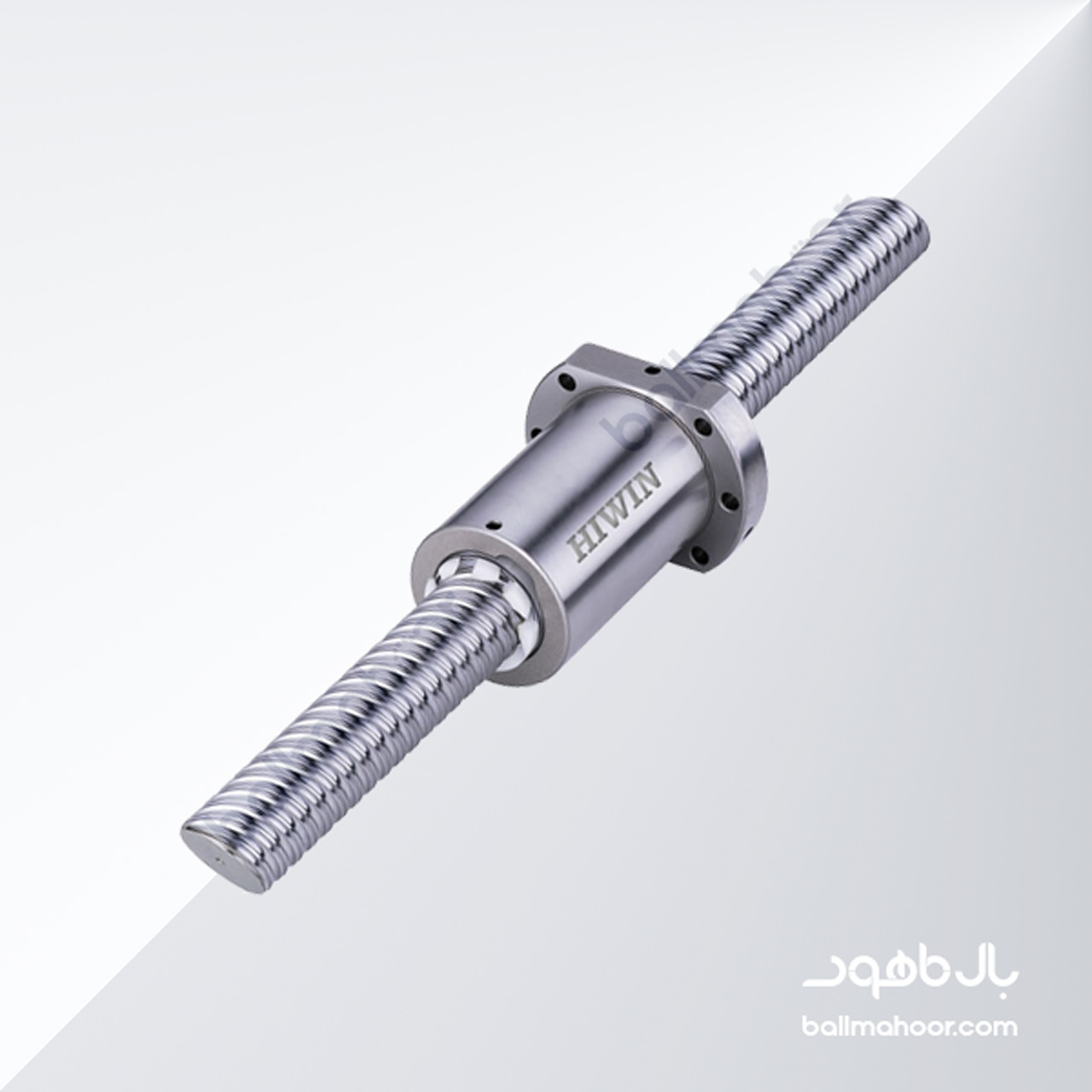

بالاسکرو HIWIN SFU 2005
بالاسکرو HIWIN SFU 2005 پرمصرف‌ترین سیستم انتقال قدرت و تبدیل حرکت دورانی به حرکت خطی دقیق در دستگاه‌های CNC، محورهای Z و Y فرز، پرینترهای سه‌بعدی صنعتی، تجهیزات رباتیک و فیکسچرهای دقیق صنعتی است.
بالاسکرو HIWIN SFU 2005 | بال اسکرو صنعتی گام ۵ قطر ۲۰ هایوین اصل تایوان
معرفی اجمالی و هایلایت مهندسی
بالاسکرو HIWIN SFU 2005 (SFU2005 / سری R20-5) یکی از پرمصرف‌ترین سیستم‌های انتقال قدرت و تبدیل حرکت دورانی به حرکت خطی دقیق در دستگاه‌های CNC، محورهای Z و Y فرز، پرینترهای سه‌بعدی صنعتی، تجهیزات رباتیک و فیکسچرهای دقیق صنعتی است. این مجموعه با قطر اسمی ۲۰ میلی‌متر و گام (Lead) ۵ میلی‌متر، تعادلی ایده‌آل میان ظرفیت حمل بار، دقت موقعیت‌یابی میکرومتری، صلبیت بالا و راندمان مکانیکی فراتر از ۹۰٪ ارائه می‌دهد.
در کاربردهای با بار پیوسته و سرعت بالا، کوچک‌ترین نقص در سختی سطحی، تلرانس انحراف محوری (Runout) یا ناخالصی ساچمه‌ها منجر به بروز لقی (Backlash)، پرش پله‌ای و در نهایت توقف خط تولید یا افت دقت قطعه‌کاری می‌گردد. بال‌ماهور اصالت ۱۰۰٪ فیزیکی بالاسکرو و مهره هایوین تایوان را همراه با شناسنامه فنی تضمین می‌نماید.
جدول مشخصات فنی HIWIN SFU 2005 / R20-5
| پارامتر فنی | مشخصه / مقدار | واحد / استاندارد مرجع |
|---|---|---|
| برند سازنده | HIWIN (هایوین – ساخت اصل تایوان) | تضمین قطعی اصالت کالا |
| نام تجاری بازاری | SFU 2005 / SFU2005-4 | استاندارد بازاری مهره فلنج‌دار تک‌مهره |
| کدینگ رسمی کاتالوگ هایوین | R20-5B1 یا R20-5B2 (مطابق کاتالوگ بالاسکرو هایوین) | ساختار بازچرخشی ساچمه استاندارد |
| قطر اسمی شفت () | ۲۰ | میلی‌متر () |
| گام / پیشروی در هر دور () | ۵ | میلی‌متر () |
| قطر مرکز ساچمه‌ها () | ۲۰.۶ | میلی‌متر () |
| قطر ریشه پیچ () | ۱۷.۳۲ | میلی‌متر () |
| قطر ساچمه‌ها () | ۳.۱۷۵ (معادل “1/8) | میلی‌متر () |
| کلاس دقت حرکتی (Accuracy Grade) | C7 (نسخه رولینگ صنعتی) / C5 (نسخه سنگ‌خورده سفارشی) | تلرانس گام: (در رده C7) |
| نوع مهره (Nut Type) | فلنج‌دار تک‌مهره با لبه گرد/تخت (Flanged Single Nut) | آب‌بند دوطرفه لاستیکی (Wiper) ضد غبار |
| ظرفیت بار دینامیکی () | ۱۰.۷ الی ۱۹.۵ (بسته به مدار B1 یا B2) | کیلونیوتن () |
| ظرفیت بار استاتیکی () | ۲۴.۹ الی ۴۹.۸ (بسته به مدار B1 یا B2) | کیلونیوتن () |
| قطر خارجی مهره () | ۴۲ | میلی‌متر () |
| قطر فلنج مهره () | ۶۸ | میلی‌متر () |
| طول کل مهره () | ۴۵ (برای نسخه مدار B1) الی ۶۰ (برای نسخه B2) | میلی‌متر () |
| سختی سطحی شیار رزوه‌ها | ۵۸ الی ۶۲ | راکول سی () |
| راندمان مکانیکی | بیش از ۹۰٪ | در مقایسه با ۳۰٪ در پیچ‌های لیداسکرو/ذوزنقه‌ای |
رمزگشایی کدهای فنی و ساختار مهندسی
- کد بازاری SFU 2005:
- S (Single): تک‌مهره بودن مجموعه (عدم استفاده از دابل‌مهره پیش‌باردار).
- F (Flanged): مهره دارای فلنج نصب با سوراخ‌های پیچ جهت اتصال صلب به استیج متحرک.
- U (Return tube / Deflector): گردش ساچمه‌ها به کمک قطعه هدایت‌کننده برگشت ساچمه.
- ۲۰: قطر نامی میل‌پیچ (۲۰ میلی‌متر).
- ۰۵: گام پیچ؛ یعنی به ازای هر یک دور کامل چرخش شفت، مهره دقیقاً ۵ میلی‌متر جابه‌جا می‌شود.
- کدینگ رسمی کاتالوگ هایوین (مانند R20-5B1):
- R: نشان‌دهنده پیچ راست‌گرد (Right-hand thread).
- ۲۰-۵: قطر اسمی ۲۰ و گام ۵ میلی‌متر.
- B1 / B2: تعداد مدارهای گردش ساچمه‌ها که تعیین‌کننده ظرفیت تحمل بار استاتیکی و دینامیکی مهره است.
مزایای فنی و مهندسی بالاسکرو HIWIN 2005
- حداقل تلفات اصطکاکی و کاهش مصرف توان موتور: با جایگزینی اصطکاک لغزشی پیچ‌های سنتی با اصطکاک غلتشی بین ساچمه‌های کروم استیل و شیارهای گوتیک‌آرک (Gothic Arch)، بازده مکانیکی به بالای ۹۰٪ رسیده و نیاز به گشتاور موتور درایو تا یک‌سوم کاهش می‌یابد.
- قابلیت حرکت آرام و بدون پدیده چسبش-لغزش (Stick-Slip): در بردهای میکرو و سرعت‌های بسیار پایین، هیچ‌گونه پرش ناخواسته رخ نمی‌دهد که این امر شرط اصلی صافی سطح در قطعه‌کاری CNC است.
- مقاومت به سایش و حفظ دقت طولانی‌مدت: فرآیند اینداکشن سخت‌کاری سطحی تا عمق محاسبه‌شده و سنگ‌زنی دقیق شیارها مانع تغییر فرم پروفیل رزوه در برابر تنش‌های تکرارشونده محوری می‌گردد.
- تجهیز به وایپرهای محافظ دوطرفه: مهره به‌طور پیش‌فرض مجهز به کاسه‌نمدهای الاستومری وایپر است تا از نفوذ براده‌های برنج، آلومینیوم و ذرات غبار ساینده جلوگیری شود.
جدول تطبیق و کدهای معادل بین‌المللی (Cross-Reference)
برای فرآیند جایگزینی در اورهال ماشین‌آلات اروپایی، ژاپنی یا چینی:
| برند سازنده | کد معادل مهره و پیچ | نوع آب‌بندی / مشخصات |
|---|---|---|
| HIWIN (تایوان اصل) | R20-5B1 / R20-5B2 / SFU 2005 | فلنج‌دار صنعتی استاندارد DIN |
| TBI MOTION (تایوان) | SFU 02005 / SFU 2005-4 | سری بالاسکرو فلنج‌دار گرد TBI |
| THK (ژاپن) | BTK 2005V / BLK 2005 | سری با دقت بالا و حرکت بی‌صدا |
| NSK (ژاپن) | W2005SS / FSS 2005 | سری کامپکت دقیق ماشین‌ابزار |
| Rexroth / Bosch (آلمان) | FEM-E-S 20×5R | مهره فلنج‌دار دقیق استاندارد DIN 69051 |
| GTEN (تایوان) | SFU 2005 | رده بالاسکرو رولینگ اقتصادی تایوان |
صنایع هدف و کاربردهای صنعتی
- ماشین‌ابزار و فرز CNC: محورهای جابه‌جایی دقیق دستگاه‌های برش و حکاکی چوب، سنگ و فلزات نرم.
- ماشین‌سازی و اتوماسیون (OEMها): محورهای بالابر، استیجهای تست خطوط مونتاژ، دستگاه‌های برش لیزر فایبر و واترجت.
- صنایع بسته‌بندی و دارویی: مکانیسم‌های پرکن خطی و بازوهای کشنده پاکت که نیازمند تکرارپذیری دقیق هستند.
- سیستم‌های قالب‌سازی و تزریق پلاستیک: محور محرک تزریق و تنظیم کورس بازشو قالب.
تضمین اصالت و تعهدات «بال‌ماهور»
هشدار ریسک بال‌اسکروهای طرح و تقلبی: در بازار صنعتی، نمونه‌های چینی درجه سه‌و‌چهار با حک لیزری نام «HIWIN» به وفور یافت می‌شوند. این نمونه‌های فیک معمولاً از میلگردهای غیراستاندارد با سختی عمقی پایین ساخته می‌شوند؛ در نتیجه رزوه‌ها پس از چند هفته کارکرد دچار ساییدگی، لقی محوری محسوس (Backlash بالا) و انحراف شفت می‌شوند که به سوختن سروموتور، شکستن مهره و توقف کامل خط تولید می‌انجامد.
ارزش‌آفرینی بال‌ماهور برای واحدهای تدارکات و ماشین‌سازان
- تضمین ۱۰۰٪ اصالت فیزیکی هایوین تایوان: تطبیق شناسنامه محصول، بررسی کیفیت سنگ‌خوردگی شیارها، فونت فابریک لیزری و کیفیت واشر آب‌بندی مهره.
- خدمات ماشین‌کاری دقیق دو سر شفت: ماشین‌کاری تخصصی انتهای بالاسکرو (BK/BF یا FK/FF) با تلرانس‌های میکرومتری در بال‌ماهور، جهت تطابق دقیق با یاتاقان‌های ساپورت بدون ایجاد لنگی محوری.
- تأمین پکیج کامل: امکان تأمین مهره، شفت در طول‌های دلخواه، ساپورت‌بلوک‌های استاندارد (BK/BF 15) و کوپلینگ انعطاف‌پذیر با اعلام موجودی واقعی و ارسال فوری.
سوالات متداول
برای شفت با قطر خارجی ۲۰ میلی‌متر، نشیمنگاه تراش‌کاری‌شده استاندارد دو سر شفت برای سمت فیکس، قطر ۱۵ میلی‌متر در نظر گرفته می‌شود؛ بنابراین ساپورت‌بلوک‌های استاندارد BK15 (یا FK15) برای سمت ثابت و BF15 (یا FF15) برای سمت هرزگرد/شناور انتخاب می‌شوند.
در استاندارد بال‌اسکروهای رولینگ کلاس C7، حداکثر خطای مجاز انحراف گام ۵۰ میکرومتر (±0.05 mm\pm 0.05 \text{ mm}) در هر ۳۰۰ میلی‌متر از طول پیچ است که دقتی ایده‌آل و مقرون‌به‌صرفه برای ماشین‌آلات CNC چوب، فایبرلیزر و اتوماسیون فراهم می‌کند. برای خطاهای کمتر از ۱۸ میکرومتر باید کلاس C5 سنگ‌خورده انتخاب شود.
در گام ۵، به ازای هر دور چرخش، مهره ۵ میلی‌متر پیشروی می‌کند؛ این یعنی نسبت تبدیل گشتاور به نیروی پیشران بالاتر است، بار محوری بیشتری جابه‌جا می‌شود و دقت موقعیت‌یابی ریزتر است. در مقابل، گام ۱۰ برای جابه‌جایی‌های سریع‌تر با نیاز به سرعت خطی بیشتر مورد استفاده قرار می‌گیرد.
| برند | HIWIN |
|---|---|
| قطر اسمی شفت | 20mm |
| گام (پیشروی در هر دور ) | 5mm |
| قطر مرکز ساچمه‌ها | 20.6mm |
| قطر ریشه پیچ | 17.32mm |
| قطر ساچمه‌ها | 3.175mm |
| کلاس دقت حرکتی | C7, C5 |
| نوع مهره | فلنج‌دار تک‌مهره با لبه گرد/تخت |
| قطر خارجی مهره | 42mm |
| قطر فلنج مهره | 68mm |
| طول کل مهره | 45mm, 60mm |
| بار دینامیکی | 10.7kN, 19.5kN |
| بار استاتیکی | 24.9kN, 49.8kN |
