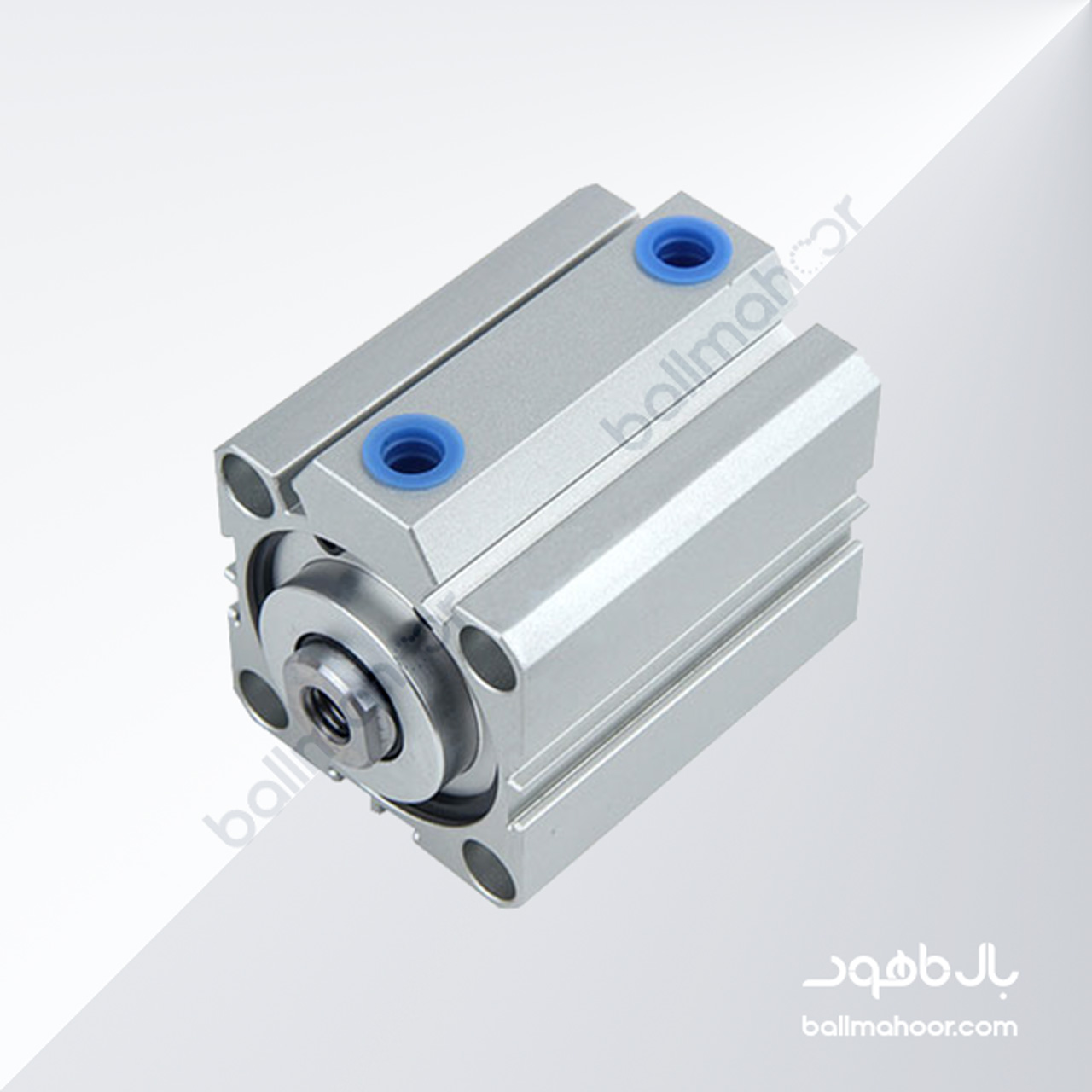

سیلندر پنوماتیک کامپکت AirTAC SDA 32-50
سیلندر پنوماتیک کامپکت AirTAC SDA 32-50، چهارگوش دوطرفه‌عملکرد (Double Acting)، با بهره‌گیری از کورس مفید ۵۰mm و قطر پیستون ۳۲mm یکی از پرکاربردترین عملگرهای پنوماتیکی در خطوط اتوماسیون صنعتی، فیکسچرهای مونتاژ و ماشین‌آلات بسته‌بندی است.
سیلندر پنوماتیک کامپکت AirTAC SDA 32-50 | جک چهارگوش کورس ۵۰ قطر ۳۲ ایرتک اصل
معرفی اجمالی و هایلایت مهندسی
سیلندر کامپکت چهارگوش دوطرفه‌عملکرد (Double Acting) AirTAC SDA 32×50، یکی از پرکاربردترین عملگرهای پنوماتیکی در خطوط اتوماسیون صنعتی، فیکسچرهای مونتاژ و ماشین‌آلات بسته‌بندی است. این جک با بهره‌گیری از کورس مفید ۵۰ میلی‌متر و قطر پیستون ۳۲ میلی‌متر، برای فضاهای کاری محدود که نیاز به نیروی خطی متمرکز و دقت موقعیت‌دهی بالا دارند، طراحی شده است.
بدنه اکسترودشده از آلومینیوم آنودایز سخت، پیستون مقاوم در برابر سایش با آب‌بندی پیشرفته و قابلیت تجهیز به سنسور مغناطیسی، عملکرد روان و بدون نشتی این سیلندر را در سیکل‌های کاری پیوسته تضمین می‌کند. در صنایع حساس که هرگونه توقف ناگهانی سیلندر (Sticking) یا افت فشار داخلی منجر به توقف کل خط تولید می‌شود، انتخاب مدل اصلی ایرتک ریسک توقف ناخواسته را به صفر می‌رساند.
جدول مشخصات فنی جک پنوماتیک کامپکت AirTAC SDA 32×50
| پارامتر فنی | مقدار / مشخصه | واحد / استاندارد مرجع |
|---|---|---|
| برند سازنده | AirTAC (ایرتک تایوان / خط تولید استاندارد گوانگ‌دونگ) | تضمین ۱۰۰٪ اصالت فیزیکی |
| کد فنی کاتالوگ | SDA 32X50 (یا SDA32-50-S در نسخه مگنت‌دار) | Compact Pneumatic Cylinder |
| عملکرد حرکتی | دوطرفه‌عملکرد (Double Acting) | تأمین نیرو در هر دو جهت رفت و برگشت |
| قطر پیستون (Bore Size – ) | ۳۲ | میلی‌متر () |
| طول کورس (Stroke – ) | ۵۰ | میلی‌متر () |
| سیال کاری | هوای فشرده فیلترشده (۴۰ میکرون یا بهتر) | بدون نیاز به روغن‌کاری مداوم (Non-lube) |
| محدوده فشار کاری مجاز | ۰.۱ الی ۱.۰ مگاپاسکال (۱ الی ۱۰ بار) | تست فشار هیدرواستاتیک تا ۱.۵ مگاپاسکال |
| محدوده دمای کاری | ۲۰- الی ۷۰+ | درجه سانتی‌گراد () |
| سرعت خطی پیستون | ۳۰ الی ۵۰۰ | میلی‌متر بر ثانیه () |
| نیروی تئوریک کورس رفت (در فشار ۶ بار) | ≈ ۴۸۲ | نیوتن () |
| نیروی تئوریک کورس برگشت (در فشار ۶ بار) | ≈ ۴۱۵ | نیوتن () |
| نوع ضربه‌گیر (Cushioning) | ضربه‌گیر لاستیکی الاستومری ضربه‌گیر در دو انتها (Bumper) | کاهش نویز و ارتعاش پایان کورس |
| سایز پورت ورودی/خروجی باد | G 1/8″ (یا PT 1/8″) | استاندارد رزوه‌ای اتصال اتصالات فیتینگی |
| رزوه سر شفت (Piston Rod Thread) | رزوه مادگی M6×1.0 (استاندارد SDA) یا نری سفارشی (SDA-B) | اتصال مستقیم به فیکسچر |
| جنس بدنه (Barrel) | آلیاژ آلومینیوم آنودایز سخت (Hard Anodized Aluminum) | مقاومت فوق‌العاده به سایش و خوردگی |
| جنس شفت پیستون | فولاد کربنی سخت‌کاری‌شده با پوشش کروم سخت یا استنلس استیل | مقاومت سطحی بالا در برابر خمش |
رمزگشایی کد مهندسی AirTAC SDA Series
- SDA: نشان‌دهنده سری سیلندرهای کامپکت استاندارد ایرتک با بدنه چهارگوش و کورس کوتاه/متوسط.
- ۳۲: قطر داخلی بدنه سیلندر (قطر پیستون) برحسب میلی‌متر.
- ۵۰: طول کورس مفید جک برحسب میلی‌متر.
- پسوند S (در صورت وجود – SDA 32×50-S): مجهز بودن پیستون به رینگ مغناطیسی توکار (Built-in Magnet) جهت فرمان‌گیری از سنسورهای مجاورتی (Reed Switch / Solid State Sensor مدل CS1-J یا DS1-U).
- پسوند B (در صورت وجود – SDA 32×50-B): شفت خروجی با رزوه نری (Male Thread) به جای رزوه مادگی فابریک.
مزایای فنی و مهندسی AirTAC SDA 32×50
- طراحی فوق‌فشرده (Space-Saving Design): نسبت به جک‌های استاندارد پروفیلی (مانند سری DNC یا SC)، تا ۶۰٪ فضای نصب کمتری اشغال کرده و انتخابی ایده‌آل برای ماشین‌سازان در طراحی فیکسچرهای تست، جیک و جیگ‌های مونتاژ و ابزارهای برش است.
- پایداری فشار با پکینگ‌های ضدسایش: استفاده از آب‌بندهای پیشرفته TPU/NBR مانع نشت داخلی باد (Internal By-pass) حتی در چرخه‌های کاری پرتکرار شده و عملکرد یکنواخت سیلندر را تضمین می‌کند.
- شیارهای یکپارچه سنسور (Integrated Sensor Slots): شیارهای جانبی C شکل بر روی بدنه آلومینیومی تعبیه شده‌اند که امکان نصب سنسورهای مگنتی بدون نیاز به پایه‌های اضافی را فراهم می‌سازند.
- تلفات اصطکاکی حداقلی: ماشین‌کاری داخلی سیلندر با تلرانس میکرومتری، حداقل نیروی شکست استاتیکی (Breakaway Force) را تضمین کرده و از پدیده ضربه اولیه ناشی از چسبندگی پکینگ جلوگیری می‌کند.
جدول تطبیق و کدهای معادل بین‌المللی (Cross-Reference)
برای جایگزینی و مهندسی معکوس در سیستم‌های اورهال یا پروژه‌های توسعه:
| برند سازنده | کد معادل فنی | توضیحات / استاندارد انطباق |
|---|---|---|
| AirTAC (ایرتک اصل) | SDA 32×50 / SDA 32*50-S | مرجع اصلی کامپکت آسیایی |
| SMC (ژاپن) | CQS B32-50D / CDQ2B32-50DZ | استاندارد ابعادی کامپکت ژاپنی |
| Festo (آلمان) | ADN-32-50-A-P-A | استاندارد اروپایی ISO 21287 |
| Mindman (تایوان) | MCJQ-12-32-50M | کامپکت صنعتی بدنه مربعی |
| SHAKO (تایوان) | TCP 32×50 | سری کامپکت صنعتی |
| LMC / CDC (کره جنوبی) | ACQ 32×50 | کامپکت پنوماتیک خطوط مونتاژ |
صنایع هدف و کاربردهای صنعتی
- ماشین‌سازی و اتوماسیون کارخانه‌ای (OEMs): تغذیه‌کننده‌ها، فیدرها، استپرهای نوار نقاله و بازوهای تفکیک قطعه.
- صنایع دارویی، بهداشتی و بسته‌بندی: بازوهای ریجکت بطری، دستگاه‌های پرکن و برچسب‌زن با سیکل کاری بالا.
- صنایع قطعه‌سازی و خودرو: فیکسچرهای کلمپینگ، دستگاه‌های پرس پنوماتیکی سبک و تست نشتی قطعات.
- صنایع چوب و نجاری: گیره‌های نگهدارنده قطعه کار در دستگاه‌های CNC و سوراخ‌کاری چندمحوره.
تضمین اصالت کالا و ارزش‌آفرینی «بال‌ماهور»
هشدار ریسک قطعات فیک در بازار پنوماتیک: برند AirTAC به دلیل محبوبیت بالا در بازار صنعتی ایران، با حجم گسترده‌ای از نمونه‌های غیراصل (کپی‌های درجه ۲ و ۳ با آرم لیزری جعلی ایرتک) مواجه است. استفاده از جک‌های تقلبی به دلیل استفاده از شفت‌های آبکاری نشده و پکینگ‌های ضعیف لاستیکی، معمولاً ظرف مدت کوتاهی دچار نشتی هوا، کج‌شدن شفت بر اثر بار جانبی و در نهایت توقف خط تولید (Downtime پرهزینه) می‌شوند.
تعهدات بال‌ماهور
- تضمین ۱۰۰٪ اصالت برند AirTAC: کنترل دقیق کیفیت متالورژی بدنه، بررسی پکینگ‌های اورجینال، هولوگرام و مستندات تأمین از زنجیره رسمی.
- مشاوره فنی تخصصی: محاسبه دقیق بار استاتیکی و دینامیکی، انتخاب نسخه مگنت‌دار/ساده و تأمین اتصالات و شیرهای برقی هماهنگ برای پکیج کامل پنوماتیک.
- ارسال سریع و تأمین بدون وقفه: تحویل فوری از انبار مرکزی برای جلوگیری از افت راندمان کارخانجات و کارگاه‌های تولیدی در سراسر کشور.
سوالات متداول
اگر در انتهای پارت‌نامبر جک حرف -S درج شده باشد (مانند SDA 32×50-S)، پیستون دارای رینگ مگنتی دائمی است و می‌توان سنسورهای مغناطیسی (مانند سنسورهای شیاری فابریک ایرتک) را روی آن نصب کرد. در مدل بدون پسوند S، سنسورهای مگنتی عمل نخواهند کرد.
خیر؛ سیلندرهای کامپکت سری SDA به دلیل طول کوتاه بوش راهنما، تنها برای نیروهای محوری مستقیم طراحی شده‌اند. در صورت وجود بارهای شعاعی یا گشتاور خمشی، باید از شفت‌های راهنمای خارجی یا مدل‌های راهنمادار (مانند سری TN یا MGP) استفاده شود.
سیلندرهای اصلی AirTAC با گریس سنتزی ویژه با طول عمر بالا در کارخانه روانکاری شده‌اند و نیازی به روغن‌کاری مداوم ندارند. با این حال، استفاده از واحد مراقبت (رگلاتور و فیلتر آب‌گیر هوای فشرده) برای جلوگیری از ورود ذرات جامد و رطوبت به داخل پکینگ‌ها الزامی است.
| برند | AirTAC |
|---|---|
| عملکرد حرکتی | دوطرفه‌عملکرد (Double Acting) |
| قطر پیستون | 32mm |
| طول کورس | 50mm |
| جنس | آلیاژ آلومینیوم آنودایز سخت |
