بلبرینگ شیار عمیق NACHI 627-2RS-C3 (2NSE/C3) | بیرینگ مینیاتوری دور بالا ژاپنی با آب‌بندی تماسی لاستیکی و لقی C3

معرفی اجمالی و هایلایت مهندسی

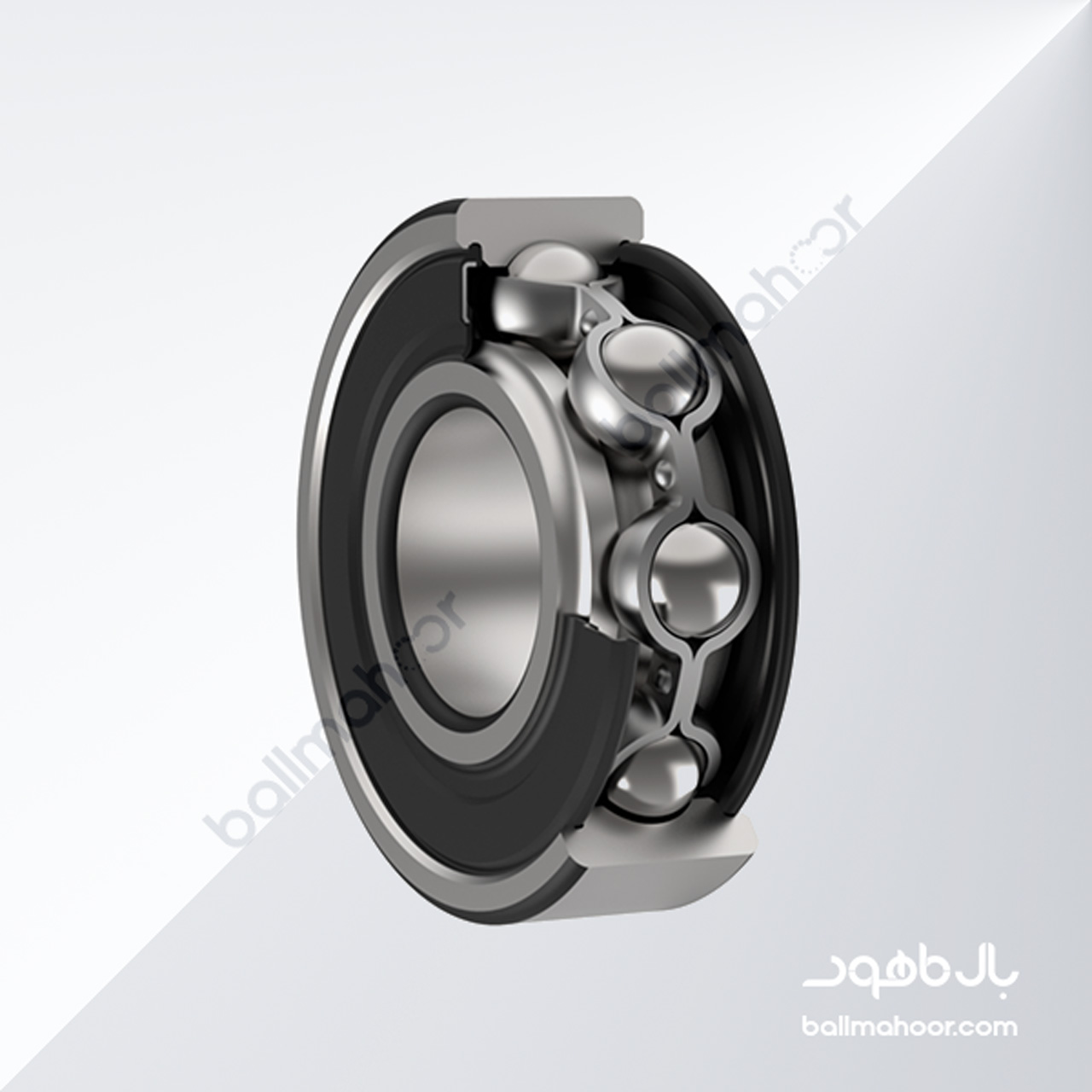

بلبرینگ شیار عمیق مینیاتوری تک‌ردیفه NACHI 627-2RS/C3 (که در کدگذاری رسمی کارخانه ناچی ژاپن با کد 627-2NSE C3 شناخته می‌شود)، یکی از دقیق‌ترین بیرینگ‌های صنعتی مینیاتوری برای شفت‌های قطر ۷ میلی‌متر است. این بلبرینگ توسط کمپانی مطرح ژاپنی NACHI-FUJIKOSHI با تلرانس‌های میکرومتری فوق‌العاده دقیق و سطح پرداخت فوق‌پیشرفته (Super-Finishing) تولید شده است. ترکیب کاسه‌نمد تماسی دولبه لاستیکی تقویت‌شده با صفحه فولادی و کلاس لقی شعاعی C3، این قطعه را به گزینه‌ای بی‌رقیب برای ابزارآلات برقی پرسرعت، الکتروموتورهای دور بالا، یونیت‌های پزشکی و دندان‌پزشکی، رولرها و تجهیزات اتوماسیون حساس تبدیل کرده است.

جدول مشخصات فنی NACHI 627-2RS/C3 (2NSE/C3)

رمزگشایی کدهای مهندسی NACHI

• 627: بیرینگ مینیاتوری شیار عمیق با قطر داخلی دقیق ۷ میلی‌متر، قطر خارجی ۲۲ میلی‌متر و پهنای ۷ میلی‌متر.
• 2NSE (معادل بازاری 2RS): در استاندارد تخصصی NACHI، کد NSE نشان‌دهنده کاسه‌نمد تماسی لاستیکی NBR است. پیشوند 2 به معنای تعبیه این کاسه‌نمد در هر دو سمت بیرینگ بوده که ماکزیمم حفاظت فیزیکی را در برابر ورود خاک‌اره، براده‌های فلزی و ذرات معلق تضمین می‌کند.
• C3: لقی شعاعی داخلی (Radial Internal Clearance) فراتر از کلاس نرمال. در سرعت‌های دورانی بالا (نظیر آرمیچر ابزارآلات برقی)، شفت دچار افزایش دما و انبساط طولی/شعاعی می‌شود؛ لقی C3 مانع فشردگی موضعی ساچمه‌ها و گریپاژ زودهنگام بیرینگ می‌گردد.

جدول تطبیق و کدهای معادل بین‌المللی (Cross-Reference)

برای جایگزینی در پروژه‌های اورهال یا انتخاب آلترناتیوهای معتبر جهانی، کدهای معادل به شرح زیر است:

صنایع هدف و کاربردهای صنعتی

• ابزارآلات برقی و شارژی صنعتی: انواع مینی‌فرز، دریل‌های دور بالا، سنباده‌های مداری، اره‌های عمودبر و فرزهای مینیاتوری (انگشتی).
• الکتروموتورها و سرووموتورهای دقیق: موتورهای پرسرعت DC و اسپیندل‌های سبک با نیاز به گشتاور راه‌اندازی پایدار.
• تجهیزات پزشکی، آزمایشگاهی و دندان‌پزشکی: هندپیس‌ها، سانتریفیوژهای آزمایشگاهی و پمپ‌های تزریق دقیق.
• ماشین‌آلات مدل و رباتیک پیشرفته: محورهای چرخان پرسرعت، اکسترودرهای پرینتر سه‌بعدی و گیمبال‌های صنعتی.
• صنایع نساجی و چاپ: قرقره‌ها، رولرهای هدایت‌کننده نخ و سنسورهای دوار.

نکات کلیدی نصب و نگهداری تخصصی (Engineering Reliability)

1. روانکاری سیل‌شده کارخانه‌ای: بیرینگ مینیاتوری NACHI با گریس اورجینال ژاپنی ویژه دور بالا شارژ و پلمپ شده است. به هیچ وجه کاسه‌نمدهای لاستیکی نازک (2NSE) را باز نکنید؛ هرگونه آسیب به لبه تماسی کاسه‌نمد باعث خروج گریس و نفوذ غبار ریز به شیار ساچمه‌ها خواهد شد.
2. مونتاژ دقیق و بدون ضربه: با توجه به ابعاد کوچک ($d=7mm$)، هرگز از ابزارهای ضربه‌ای سنگین استفاده نکنید. فشار پرس باید از طریق بوش مناسب صرفاً به رینگ داخلی وارد شود تا از ایجاد فرورفتگی ساچمه‌ها روی رینگ (Brinelling) و ایجاد زوزه در دور بالا جلوگیری گردد.
3. عدم انطباق شل یا خیلی فشرده: تلرانس نشیمنگاه شفت باید دقیقاً در محدوده j6 یا k5 کنترل شود تا انطباق شفت، لقی C3 از پیش طراحی‌شده را از بین نبرد.

تضمین اصالت و تعهدات «بال‌ماهور»

چالش بلبرینگ‌های مینیاتوری غیراصل در بازار: بیرینگ سایز 627 به دلیل مصرف گسترده در آرمیچر ابزارآلات برقی، یکی از بالاترین نرخ‌های جعل و نمونه‌های چینی بی‌کیفیت با نام ژاپن را دارد. بیرینگ‌های تقلبی به دلیل استفاده از ساچمه‌های نامرغوب و گریس‌های غیراستاندارد، در دورهای بالاتر از ۵,۰۰۰ دور به شدت داغ شده، گریپاژ می‌کنند و منجر به سوختن فوری آرمیچر و بالشتک ابزار برقی می‌شوند.

ارزش‌آفرینی بال‌ماهور برای خریداران فنی و سازندگان تجهیزات

• تضمین ۱۰۰٪ اصالت فیزیکی ژاپن: واردات از زنجیره معتبر بین‌المللی با بررسی دقیق بسته‌بندی‌های شرکتی، هولوگرام، فونت لیزری روی رینگ و متریال مشکی‌رنگ کاسه‌نمد 2NSE ناشی از فرمولاسیون اصلی NACHI.

• حذف ریسک توقف ناخواسته (Zero Downtime): عرضه مستقیم قطعات استاندارد با متالورژی عالی جهت رسیدن به حداکثر ساعات کارکرد مفید (L10 Life).

• موجودی پایدار در انبار: تحویل فوری برای تأمین کارخانجات تولیدی، کارگاه‌های تعمیر ابزارآلات و پروژه‌های اتوماسیون سراسر کشور.
