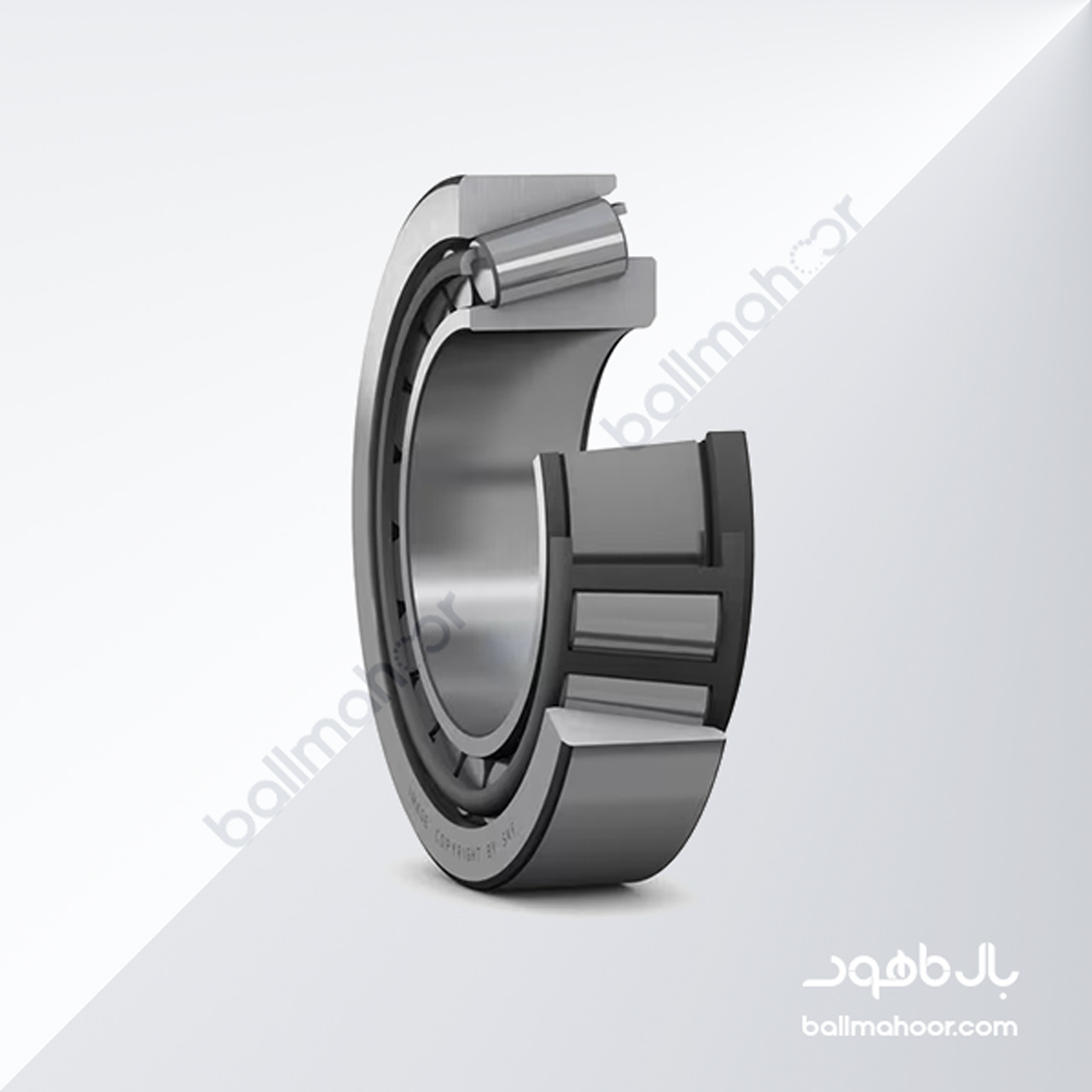

رولبرینگ مخروطی SKF 30205 J2-Q
رولبرینگ مخروطی SKF 30205 J2-Q یکی از پیچیده‌ترین و استراتژیک‌ترین اجزای مهندسی در مدیریت بارهای سنگین ترکیبی (شعاعی و محوری هم‌زمان) در صنایع سنگین است.
رولبرینگ مخروطی SKF 30205 J2-Q | بیرینگ تک ردیفه صنعتی مهار بارهای مرکب محوری و شعاعی
معرفی اجمالی و هایلایت مهندسی
رولبرینگ مخروطی SKF 30205 J2-Q، یکی از پیچیده‌ترین و استراتژیک‌ترین اجزای مهندسی در مدیریت بارهای سنگین ترکیبی (شعاعی و محوری هم‌زمان) در صنایع سنگین است. ترکیب مهندسی پیشرفته پسوند J2 (قفسه فولادی بهینه‌شده با تلرانس دقیق) و پسوند Q (پروفیل تماسی لگاریتمی انحصاری SKF)، این بیرینگ را به گزینه‌ای بی‌رقیب برای گیربکس‌های صنعتی، اکسل‌های ماشین‌آلات سنگین و تجهیزات معدنی تبدیل کرده است. این بیرینگ برخلاف بلبرینگ‌های معمولی، با هندسه مخروطی خود تنش‌های دینامیکی را در راستای محور شفت توزیع کرده و با تضمین اصالت توسط «بال‌ماهور»، به مهندسان نگهداری و تعمیرات (نت) اطمینان می‌دهد که از خرابی‌های زودرس متالورژیکی و خواب ناخواسته خطوط تولید جلوگیری خواهد شد.
جدول مشخصات فنی SKF 30205 J2/Q
| پارامتر فنی | مشخصه / مقدار | واحد / استاندارد |
|---|---|---|
| برند سازنده | SKF (اس‌کا‌اف – ساخت اروپا) | اورجینال |
| کد فنی کامل | 30205 J2/Q | DIN 720 / ISO 355 |
| نوع بیرینگ | رولبرینگ مخروطی تک‌ردیفه (Tapered Roller Bearing) | مهار بارهای ترکیبی |
| قطر داخلی () | ۲۵ | میلی‌متر () |
| قطر خارجی () | ۵۲ | میلی‌متر () |
| عرض کلی () | ۱۶.۲۵ | میلی‌متر () |
| عرض رینگ داخلی () | ۱۵ | میلی‌متر () |
| عرض رینگ خارجی () | ۱۳ | میلی‌متر () |
| نوع قفسه (Cage) | J2 (قفسه فولادی پنجره‌ای فشرده و بهینه‌شده) | مقاومت ارتعاشی |
| بهینه‌سازی هندسی (Q) | پروفیل تماسی لگاریتمی و سوپرفینیشینگ سطحی | افزایش طول عمر خستگی |
| ظرفیت بار دینامیکی () | ۳۲.۵ | کیلونیوتن () |
| ظرفیت بار استاتیکی () | ۳۳.۵ | کیلونیوتن () |
| حد بار خستگی () | ۳.۸۰ | کیلونیوتن () |
| حداکثر سرعت حدی (Limiting Speed) | ۱۲,۰۰۰ | دور بر دقیقه () |
| محدوده دمای کاری | ۴۰- الی ۱۵۰+ (پایدار تا ۱۲۰+) | سانتی‌گراد () |
رمزگشایی پسوندهای فنی (Suffix Decoding)
- 30205: کد استاندارد ISO؛ عدد ۳ نشانگر نوع رولبرینگ مخروطی، ۰۲ سری ابعادی (نسبت عرض به قطر) و ۰۵ نشان‌دهنده قطر داخلی 25 mm25\ mm (5×55 \times 5).
- J2: نشان‌دهنده قفسه فولادی پنجره‌ای است که با تلرانس دقیق‌تری نسبت به نسخه پایه (J) تولید شده و در شرایط ارتعاشات شدید صنعتی، پایداری ابعادی فوق‌العاده‌ای را حفظ می‌کند.
- Q: این نماد اختصاصی SKF بیانگر مهندسی سطح تماس است؛ شامل ۱) پروفیل تماسی لگاریتمی غلتک‌ها که مانع تمرکز تنش در گوشه‌ها می‌شود و ۲) پرداخت سطحی (Superfinishing) که اصطکاک حرارتی را در دورهای بالا به حداقل رسانده و نیاز به آب‌بندی اولیه (Running-in) را حذف می‌کند.
جدول تطبیق و کدهای معادل بین‌المللی (Cross-Reference)
در فرآیند اورهال و تأمین قطعات یدکی صنعتی، معادل‌های مستقیم این کد در سایر سازندگان تراز اول جهانی به شرح زیر است:
| برند سازنده | کد معادل | ویژگی تطبیقی |
|---|---|---|
| SKF | 30205 J2/Q | استاندارد طلایی متالورژی SKF |
| FAG (Schaeffler) | 30205-A | رده A، ظرفیت بار بالا |
| TIMKEN | 30205 | سخت‌کاری کربورایزینگ، عالی برای شوک |
| NSK (ژاپن) | HR30205J | سری High-Capacity، دقت ابعادی بالا |
| NTN (ژاپن) | 4T-30205 | مقاومت عالی در برابر آلودگی |
| KOYO / JTEKT | 30205JR | دقت بالا در گیربکس‌های صنعتی |
صنایع هدف و کاربردهای صنعتی
- صنایع فولاد و نورد: در یاتاقان‌بندی غلتک‌های مسیر انتقال بیلت و درایوهای نوار نقاله که تحت بارهای شعاعی مداوم هستند.
- گیربکس‌های صنعتی: مهار رانش محوری شفت‌های پینیون در گیربکس‌های هلیکال و مخروطی (Bevel Gearboxes).
- ماشین‌آلات معدنی و سیمان: استفاده در خردکن‌ها و سنگ‌شکن‌ها که نیازمند تحمل بارهای ضربه‌ای سنگین (Shock Loads) هستند.
- صنایع نفت و گاز: در یاتاقان‌بندی پمپ‌های سانتریفیوژ و فن‌های دمنده هوای صنعتی.
- صنعت حمل‌ونقل سنگین: هاب چرخ و سیستم‌های انتقال قدرت در ماشین‌آلات راه‌سازی و تراکتورهای صنعتی.
نکات تخصصی نصب و افزایش طول عمر (Engineering Tips)
- نصب جفتی (Mounting Pairs): رولبرینگ‌های مخروطی به تنهایی یک‌طرفه هستند. برای مهار کامل شفت، حتماً باید به صورت جفت متقابل (پشت‌به‌پشت یا رو‌به‌رو) نصب شوند. نصب تکی این بیرینگ‌ها به دلیل مؤلفه نیروی محوری داخلی، باعث خروج شفت از مرکز می‌شود.
- تنظیم پیش‌بار (Preload): این بیرینگ‌ها برای عملکرد بهینه، نیازمند تنظیم دقیق لقای داخلی (Clearance) یا اعمال پیش‌بار هستند. این کار از طریق مهره چاکنت یا شیم‌گذاری در پشت دربند یاتاقان انجام می‌شود. عدم تنظیم صحیح، منجر به سوختن بیرینگ در کمتر از چند ساعت می‌شود.
- روانکاری: برخلاف بلبرینگ‌های 2RS، رولبرینگ 30205 باز است. پیشنهاد می‌شود برای محیط‌های آلوده از گریس پایه لیتیوم EP (نظیر SKF LGEP 2) با درصد پرکردن ۳۰٪ در هوزینگ استفاده شود.
تضمین اصالت و تعهدات «بال‌ماهور»
خطر استفاده از رولبرینگ‌های تقلبی در سری 30205 به دلیل ماهیت مخروطی آن بسیار حیاتی است. قطعات غیر‌اصلی با فولادهای متخلخل تولید شده و زاویه تماس (Contact Angle) آن‌ها با استاندارد فاصله دارد؛ این امر باعث فشار نامتقارن به رولرها، شکستن قفسه و در نهایت خورد شدن دنده‌های گیربکس یا قفل شدن کامل دستگاه می‌شود.
ارزش‌آفرینی بال‌ماهور
- تضمین ۱۰۰٪ اصالت فیزیکی SKF: تطبیق دقیق پارامترهای شناسایی کالا، کیفیت لیزر حکاکی و سلامت متالورژیکی رینگ‌ها توسط تیم کنترل کیفی بال‌ماهور.
- مشاوره فنی (Technical Matching): تحلیل بارهای کاری دستگاه شما توسط کارشناسان ما جهت اطمینان از انتخاب دقیق سری 30205 و نه کدهای مشابه غیربهینه.
- پیشگیری از توقفات (Downtime Prevention): موجودی انباری و لجستیک سریع برای اورهال‌های بحرانی صنایع در سراسر کشور، جهت به حداقل رساندن زمان خواب دستگاه.
سوالات متداول
هر دو بیرینگ قطر داخلی ۲۵ میلی‌متر دارند، اما سری 32205 عرض بیشتری داشته و غلتک‌های آن بزرگ‌تر است که ظرفیت بار دینامیکی بسیار بالاتری (حدود ۴۴ کیلونیوتن در مقابل ۳۲.۵ کیلونیوتن) فراهم می‌کند. اگر فضا محدود نیست، سری 32205 برای عمر طولانی‌تر توصیه می‌شود.
این بیرینگ با طراحی بهینه Q قادر به کارکرد تا ۱۲,۰۰۰ دور بر دقیقه است. اما باید توجه داشت که در این دورها، تنظیم دقیق “پیش‌بار” و استفاده از روانکار با ویسکوزیته مناسب جهت جلوگیری از حرارت‌زایی بیش‌ازحد الزامی است.
پروفیل لگاریتمی Q در رولبرینگ‌های SKF باعث می‌شود در لحظاتی که شفت تحت گشتاور شدید خم می‌شود (Deflection)، توزیع فشار روی غلتک‌ها یکنواخت باقی بماند و از تمرکز تنش در لبه‌ها و پدیده Edge Loading که عامل اصلی پوسته‌شدن (Spalling) است، جلوگیری شود.
| برند | SKF |
|---|---|
| نوع | رولبرینگ مخروطی تک‌ردیفه |
| قطر داخلی | 25mm |
| قطر خارجی | 52mm |
| عرض | 16.25mm |
| قفسه | J2 (قفسه فولادی پنجره‌ای فشرده و بهینه‌شده) |
| بار دینامیکی | 32.5kN |
| بار استاتیکی | 33.5kN |
| وزن | 0.149Kg |
