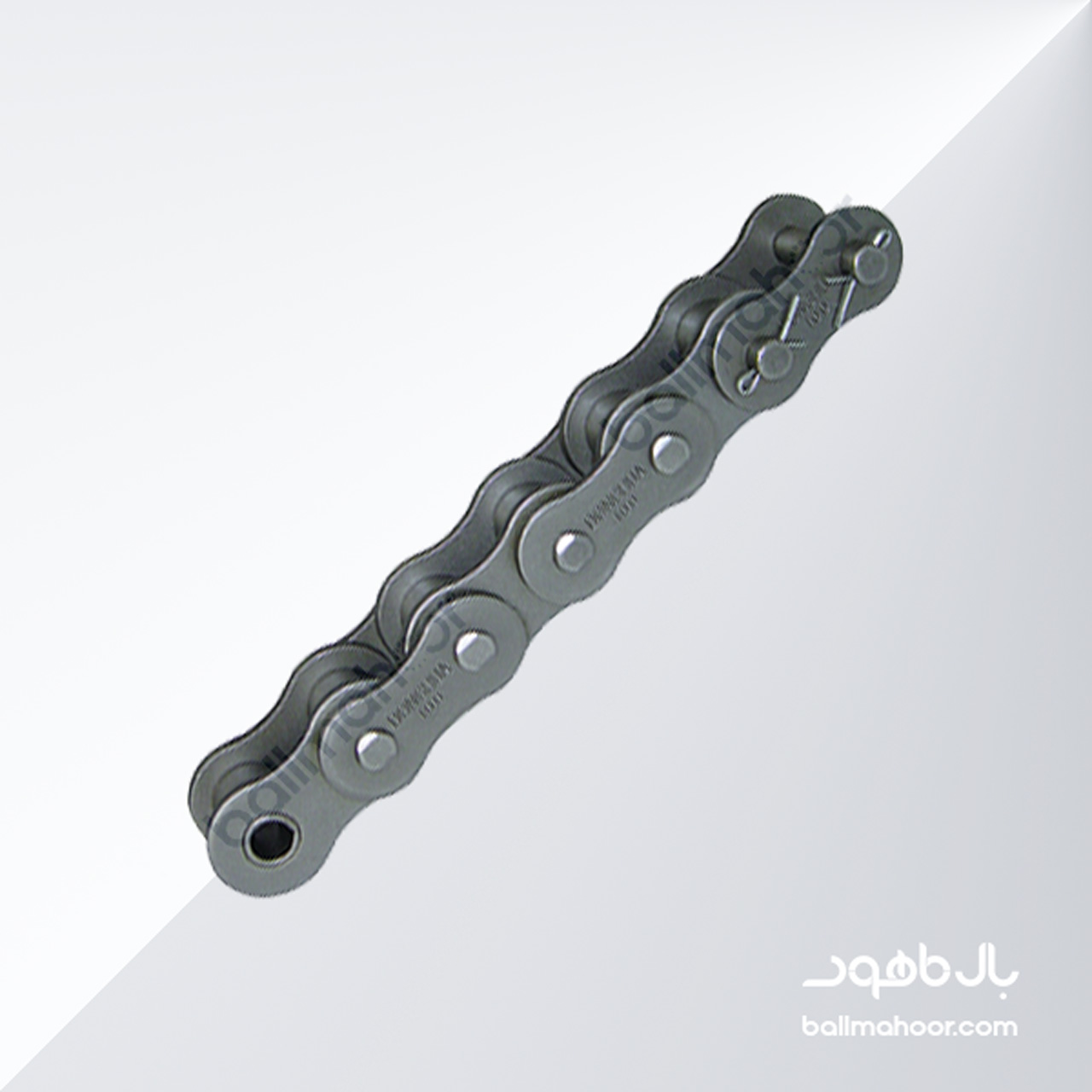

زنجیر صنعتی تک ردیفه سایز 50 دونگهوا DONGHUA
زنجیر صنعتی تک ردیفه سایز 50 دونگهوا DONGHUA با گام دقیق ۵/۸ اینچ (۱۵.۸۷۵ میلی‌متر)، از فولادهای آلیاژی ویژه با عملیات حرارتی دقیق و استاندارد معادل بین‌المللی ISO 606 / DIN 8188 کد 10A-1
زنجیر صنعتی تک ردیفه سایز 50 دونگهوا DONGHUA (ANSI 50-1R / 10A-1) | زنجیر غلتکی استاندارد انتقال قدرت و کانوایر
معرفی اجمالی
زنجیر صنعتی تک ردیفه سایز 50 دونگهوا DONGHUA (یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان سیستم‌های انتقال قدرت و زنجیر در جهان)، یک راهکار استاندارد و فوق‌العاده مقاوم بر مبنای استاندارد آمریکایی ANSI B29.1 (و استاندارد معادل بین‌المللی ISO 606 / DIN 8188 کد 10A-1) است. این زنجیر با گام دقیق ۵/۸ اینچ (۱۵.۸۷۵ میلی‌متر)، از فولادهای آلیاژی ویژه با عملیات حرارتی دقیق (کربن‌دهی، سخت‌کاری سطحی و شات‌پینینگ پین‌ها و بوش‌ها) تولید شده است. زنجیر Donghua 50-1 مقاومت فوق‌العاده‌ای در برابر سایش، کشیدگی (Elongation) و بارهای ضربه‌ای ارائه داده و عملکردی پایدار و بدون توقف (Zero Downtime) را در انواع ماشین‌آلات صنعتی، خطوط کانوایر و گیربکس‌های صنعتی تضمین می‌کند.
جدول مشخصات ابعادی و فنی زنجیر صنعتی DONGHUA 50-1
| پارامتر فنی | مشخصه / مقدار | واحد / استاندارد مرجع |
|---|---|---|
| برند سازنده | DONGHUA (دونگهوا – چین / استاندارد بین‌المللی) | گرید صنعتی درجه یک |
| کد استاندارد ANSI | 50-1 (یا 50-1R تک ردیف) | ANSI B29.1 |
| کد استاندارد ISO / DIN | 10A-1 (سری آمریکایی استاندارد ایزو) | ISO 606 / DIN 8188 |
| گام زنجیر (Pitch – ) | ۱۵.۸۷۵ (معادل ۵/۸ اینچ) | میلی‌متر () / اینچ |
| عرض داخلی بین صفحات (Inner Width – ) | ۹.۴۰ (معادل ۰.۳۷ اینچ) | میلی‌متر () |
| قطر غلتک (Roller Diameter – ) | ۱۰.۱۶ | میلی‌متر () |
| قطر پین (Pin Diameter – ) | ۵.۰۸ | میلی‌متر () |
| طول پین استاندارد () | ۲۰.۷۰ | میلی‌متر () |
| ضخامت پلاک / پلیت () | ۲.۰۳ | میلی‌متر () |
| ارتفاع صفحه داخلی () | ۱۵.۰۹ | میلی‌متر () |
| حداقل استحکام کششی نهایی (Tensile Strength – ) | ۲۲.۲ الی ۲۹.۴ | کیلونیوتن () |
| میانگین مقاومت کششی (Average Tensile Strength) | ۳۱.۸ | کیلونیوتن () |
| وزن در هر متر () | تقریبی ۱.۰۲ | کیلوگرم بر متر () |
| بسته‌بندی استاندارد کارخانه | جعبه / رول ۱۰ فوتی (۳.۰۴۸ متر) یا ۵ متری به همراه قفل زنجیر | کلاف استاندارد |
ویژگی‌ها و مزایای متالورژیکی زنجیر دونگهوا (Engineering Highlights)
- عملیات ساچمه‌زنی (Shot Peening): تمامی پلاک‌ها و غلتک‌های زنجیر دونگهوا تحت عملیات شات‌پینینگ قرار می‌گیرند که تنش‌های پسماند سطحی را آزاد کرده و مقاومت به خستگی (Fatigue Resistance) را تا ۳۰ درصد افزایش می‌دهد.
- پین‌های سخت‌کاری‌شده (Case-Hardened Pins): مغز پین چقرمه و سطح آن بسیار سخت است تا در برابر سایش دورانی بوش‌ها مقاومت کرده و از کشیدگی زودهنگام زنجیر جلوگیری نماید.
- پیش‌کشش کارخانه‌ای (Pre-Loading / Pre-Stretching): زنجیر در انتهای خط تولید دونگهوا تحت بار کششی اولیه قرار می‌گیرد تا نشست‌های اولیه قطعات گرفته شود و نیاز به رگلاژهای پی‌درپی پس از اولین استارت به حداقل برسد.
- غلتک‌های بدون درز (Seamless Rollers): برخلاف زنجیرهای متفرقه با لوله‌های درزدار، غلتک‌های یکپارچه دونگهوا ضربات ناشی از درگیری با دنده‌های چرخ‌زنجیر (Sprocket) را به آرامی و بدون شکستگی دفع می‌کنند.
جدول تطبیق و کدهای معادل در برندهای معتبر جهان (Cross-Reference)
در فرآیند طراحی، نگهداری یا جایگزینی برندهای زنجیر، کدهای معادل سایز ۵۰ به شرح زیر است:
| سازنده زنجیر | کد استاندارد تک ردیف سایز ۵۰ | کشور مبدأ |
|---|---|---|
| DONGHUA | ANSI 50-1R / 10A-1 | چین (استاندارد جهانی) |
| Tsubaki (تسوباکی) | RS50-1 | ژاپن |
| Renold (رینولد) | 10A-1 / 50-1 | انگلستان |
| DID (دایدو) | DID 50 | ژاپن |
| KANA (کانا) | KANA 50-1R | ژاپن |
| Diamond Chain | ANSI 50 | ایالات متحده آمریکا |
| ZHD | ZHD 50-1 | چین |
| Tesla (تسلا) | Tesla 50-1 | چین |
| JSM | JSM 50-1 | چین |
صنایع هدف و کاربردهای صنعتی
- خطوط انتقال و کانوایرهای صنعتی: خطوط مونتاژ، کانوایرهای غلتکی، کانوایرهای زنجیری صنایع کاشی و سرامیک، بسته‌بندی و بطری‌پرکنی.
- ماشین‌آلات کشاورزی: دروگرها، کمباین‌ها، بیلرها و نوار نقاله‌های تخلیه غلات.
- صنایع بسته‌بندی و چاپ: دستگاه‌های شرینک‌پک، کارتن‌سازی، دستگاه‌های چاپ و لیبل‌زنی با سرعت پیوسته.
- میکسرها و بالابرهای سبک: درایوهای انتقال قدرت مکانیکی در کارگاه‌ها، همزن‌ها و الواتورهای کوچک.
- صنایع غذایی و دارویی: انتقال نیرو در فرها و نوار نقاله‌های صنعتی (در صورت شرایط بدون تماس مستقیم).
راهنمای انتخاب، نصب و روانکاری زنجیر سایز 50
- تطابق گام و دنده‌زنجیر: حتماً از دنده‌زنجیر (اسپراکت) استاندارد ANSI 50 استفاده کنید. عدم تطابق نمایه دندانه و گام باعث جویده شدن دندانه‌ها و پارگی زنجیر می‌شود.
- هم‌راستاسازی شفت‌ها (Shaft Alignment): عدم توازی شفت‌ها یا انحراف چرخ‌زنجیرها موجب تماس سایشی لبه پلاک‌ها و فرسایش نامتقارن پین‌ها می‌شود.
- روانکاری دورهای: برای دورهای معمولی و متوسط، روغن‌کاری قطره‌ای یا با برس با روغن معدنی گرانروی ISO VG 100 تا ISO VG 150 (مانند روغن SAE 30) توصیه می‌شود تا روانکار به داخل مفصل پین و بوش نفوذ کند.
تضمین اصالت و تعهدات تأمین «بال‌ماهور»
ریسک زنجیرهای بی‌کیفیت و بدون برند در خطوط تولید: پارگی زنجیر در حین کار نه تنها باعث خسارت به شفت‌ها، دنده‌زنجیرها و گیربکس‌ها می‌شود، بلکه توقف کامل خط تولید و ضررهای مالی سنگین را به همراه دارد. زنجیرهای غیراستاندارد به دلیل عدم رعایت عملیات حرارتی، در همان ساعات اولیه کش آمده و دندانه‌ها را تخریب می‌کنند.
با توجه به اینکه برندهای ZHD، Tesla و JSM معمولاً در رده محصولات اقتصادی (Budget-friendly) بازار ایران قرار می‌گیرند، تفاوت آن‌ها با Donghua به شرح زیر است:
تفاوت فنی Donghua با سایر برندهای اقتصادی:
اگرچه برندهایی مثل ZHD، Tesla و JSM برای مصارف عمومی و سبک کارایی دارند، اما زنجیر Donghua به دلیل استفاده از فرآیند شات‌پینینگ (Shot Peening) پیشرفته‌تر و کنترل کیفیت متالورژی دقیق‌تر در سخت‌کاری پین‌ها، مقاومت به خستگی (Fatigue Resistance) بسیار بالاتری در بارهای ضربه‌ای دارد. این یعنی زنجیر دونگهوا در شرایط کاری یکسان، دیرتر دچار «شل شدن» و «کشیدگی» (Elongation) می‌شود و در نتیجه هزینه‌های تعمیر و نگهداری (Maintenance Cost) شما را در بلندمدت کاهش می‌دهد.
مزایای تأمین از بال‌ماهور
- تضمین ۱۰۰٪ اصالت برند DONGHUA: عرضه مستقیم کلاف‌های اورجینال با پلاک‌های حک‌شده، بسته‌بندی شرکتی همراه با قفل زنجیر اصلی (Connecting Link).
- کاهش خطاهای نت و توقفات (Zero Downtime): انتخاب آلیاژهای بادوام برای طول عمر نامی بالا در شرایط کاری مداوم و سخت.
- تأمین متراژ دلخواه و اتصالات جانبی: تأمین کلاف‌های استاندارد، قفل زنجیر (Link)، نیم‌قفل (Offset Link) و انواع اتصالات شاخک‌دار کانوایری (Attachments).
سوالات متداول
هر دو زنجیر دارای گام یکسان ۱۵.۸۷۵ میلی‌متر (۵/۸ اینچ) هستند، اما در سایر ابعاد مانند قطر غلتک، قطر پین و عرض داخلی تفاوت دارند. قطر غلتک در سایز 50 برابر ۱۰.۱۶ میلی‌متر و عرض داخلی ۹.۴۰ میلی‌متر است؛ در حالی که در سایز 10B اروپایی قطر غلتک ۱۰.۱۶ میلی‌متر ولی عرض داخلی ۹.۶۵ میلی‌متر بوده و صفحات ضخیم‌تری دارد. بنابراین این دو سایز به هیچ وجه روی چرخ‌زنجیر یکدیگر قابل جابه‌جایی نیستند.
کلاف‌های زنجیر صنعتی دونگهوا عموماً در بسته‌بندی‌های استاندارد ۱۰ فوتی (۳.۰۴۸ متر) معادل ۱۹۲ لینک به همراه ۱ عدد قفل اتصال اولیه عرضه می‌شوند.
زمانی که افزایش طول زنجیر در اثر سایش مفصل پین و بوش (Elongation) به ۱.۵ الی ۲ درصد طول اولیه برسد، زنجیر باید تعویض شود تا از افتادن زنجیر از روی دنده‌ها و آسیب به اسپراکت جلوگیری شود.
